Вася диагност адаптация дроссельной заслонки гольф



Адаптация дроссельной заслонки при помощи программы VAG-COM

Процедура адаптации дроссельной заслонки гольф нужна, чтобы управляющий двигателем блок знал, в каком положении находится педаль газа на конкретном участке езды. На основании этой информации он может успешно управлять машиной. Такая подгонка нужна, когда на холостых двигатель работает неустойчиво. Когда ему не хватает мощности, и возникает ощущение, что он сейчас заглохнет, и появляются тому подобные проблемы. Резистивный слой потенциометра обязательно изнашивается. Поэтому и появляется необходимость в проведении адаптации дроссельной заслонки фольксваген. Изменяется расстояние между корпусом и дроссельной заслонкой, а также объем воздуха соответственно.

Причины, когда адаптация дроссельной заслонки необходима

Адаптация дросселя производится в случаях:

  • Происходит резкое снижение напряжения сети (аккумулятор отключается либо полностью разряжается);
  • После выполнения отключения/подключения/замены ЭБУ (электронный блок управления);
  • По завершении чистки/снятия-установки/замены дроссельной заслонки;
  • После завершения замены/снятия-установки педали акселератора.

Предварительно обязательно рекомендуется почистить дроссель гольфа (в нем может находиться много грязи). Обычно для промывки используется очиститель карбюратора: все тщательно промывается из баллончика.

Чистка дроссельной заслонки

Чистить необходимо и заслонку, и внутри до узкого отверстия (куда можно достать). Надо намочить тряпку специализированной жидкостью либо растворителем. Можно также выполнить промывку инжектора. Необходимо учитывать, что это очень сильная химия, и после ее применения надо сразу мыть руки, иначе можно получить химический ожог.

Сначала выкручиваются гайки и снимаются с двигателя фольксвагена декоративные накладки. После этого сдвигаются 3 металлические скобы, и снимается гофрированная труба, соединяющая воздушный фильтр с дроссельной заслонкой. Скобы жесткие и действовать надо очень внимательно, чтобы не повредить пластмассовые детали.

Для удобства снимается крышка воздушного фильтра. Потом отсоединяются фишка питания и шланг, идущий от адсорбера.

Сейчас надо открутить шестигранником четыре болта дроссельной заслонки. Чтобы отсоединить трос нужно вытащить его из скобы, заслонку можно вращать в сторону удаления троса. Отсоединить два шланга, внутри которых течет охлаждающая жидкость. Предварительно рекомендуется приготовить две заглушки, чтобы предотвратить протекание в процессе чистки. После этого можно увидеть дроссельную заслонку гольфа.

Нагар обычно присутствует, и чистку необходимо проводить с использованием специальных средств (без абразивных веществ). Обычно это жидкость для чистки карбюраторов. Чистится все достаточно легко и смывается струей жидкости. Внешняя часть корпуса очищается ветошью с растворителем.

В конце все собирается в обратной последовательности, и автомобиль заводится. Двигатель может не завестись сразу. Проверяется угол открытия на ХХ (01 канал 3), его величина должна составлять 3.5 (максимум 4.0). После этого заводится двигатель, после прогрева он глушится, включается зажигание фольксвагена и производится адаптация. Для ее выполнения необходим диагностический софт либо мотортестер.

Подготовка к адаптации дроссельной заслонки

Процедура адаптации дроссельной заслонки выполняется с использованием программы VAG-COM. Перед проведением процедуры необходимо:

  • Скачать бесплатную программу и драйвера;
  • Включить зажигание;
  • Подключить шнур к автомобилю;
  • Запустить программу на ноутбуке;
  • Выполнить настройку (нажать тест);
  • При появлении надписи, что адаптер подсоединен к автомобилю;
  • Выбрать применить.

После этого можно проводить непосредственно адаптацию. Она проводится, чтобы ЭБУ по датчикам определило положения дроссельной заслонки («полностью открыта»/»полностью закрыта»).

Адаптация дроссельной заслонки

Двигатель обязательно прогревается до 80 градусов, выключается. К диагностическому разъему подсоединяется кабель USB-KKL, включается зажигание гольфа. При работающем моторе запускается программа VAG-COM, выбирается двигатель:

Последовательность адаптации дроссельной заслонки:

  • Выбирается 01 ( двигатель — 01-Engine);
  • Нажимается 04 ( базовые установки — 04-Basic Settings);
  • В 60 канале ( адаптация заслонки — 060-Group) нажимается кнопка настроить (либо адаптировать), после чего идет отсчет процентов и появляется надпись адаптация происходит;
  • Выбирается выполнить (Go!) и под логотипом VCDC должна высветится надпись Базовые установки: Выкл ( Basic Settings: OFF);
  • Переключателем ON/OFF/Next ( Вкл./Выкл./Далее) выбирается BasicSettings: ON.

Программа VAG-COM. Режим измерений

Максимум через 5 сек. появляется фраза Адаптация ОК. Это проделывается при заглушенном автомобиле, включенном зажигании и двигателе, прогретом до 80 градусов. На экране должна появиться надпись ADP RUN и дроссельная заслонка проходит цикл (с полностью открытого положения к полностью закрытому). После 30 сек. появляется надпись ADP OK, потом надо нажать на Done, Go Back ( Выполнено, Назад).

Если в автомобиле коробка-автомат, тогда проделывается все тоже, выбирается канал 063, нажимается газ и держится 5 сек. кик-даун.

Порядок проведения адаптации дросселя на легковушках с троссиковым приводом (без электронной педали газа):

  • Повернуть ключ зажигания в ON, но автомобиль не заводить;
  • Select;
  • Выбирается 01-Engine;
  • Нажимается Measuring Blocks-08;
  • Выбирается Группа 098;
  • Нажимается [Go!;
  • Выбирается Switch to basic settings.

После этого наверху справа появляется надпись ADP RUN. Как только переключиться на главные настройки, то сразу делается адаптация. При этом на экране изменяются значения, и слышен звук на первых нескольких секундах, когда заслонка проходит цикл, потом она останавливается. Оставаться в режиме Основные настройки надо около 30 сек.

Теперь нажимается кнопка Switch to Meas. Blocks, теперь все готово. Когда это выполняется, то нельзя прикасаться к педали акселератора, необходимо убедиться, что двигатель не включен.

Потом производится опрос неисправностей двигателя, если они присутствуют, то их обязательно надо стереть. Затем необходимо возвратиться в предыдущее окошко и зайти в адаптацию:

  • Читается канал 00;
  • Сохраняется и подтверждается сброс заводских установок;
  • Потом надо войти в базовые установки (04) и перейти к режиму измерения;
  • Нажимается запуск в группе 001.

Программа VAG-COM. Коды неисправностей

Теперь необходимо зайти в ДВС, набирать 08-060, и посмотреть информацию в 4 поле. Должно что-то типа Adp.I.O./n I.O. Если такого там нет, то надо набрать 098-ю группу и посмотреть. Там, где присутствует Adp, по той группе и выполняется адаптация, набирается 04-060 (либо 098). В 4 поле появляется Adp. Lauft, при этом заслонка издает шум. Через 3-5 сек. в поле 4 появляется Adp I.O., а это значит, что все нормально. Если высветилось n.I.O., тогда что-то не в порядке, и может быть надо сменить дроссель.

Теперь надо выключить на 15 сек. зажигание. Иногда адаптация дросселя не выполняется даже после тщательной промывки. Если проблема в патэнциометре, тогда его можно выкинуть. Но обычно моторчик просто не может закрыть заслонку на первом этапе адаптации, тогда ему необходимо помочь. Надо нажать на жестко связанный с осью язычок (на 5-6 раз работа моторчика нормализуется).

Когда дроссель промывался для профилактики, то заслонку все равно рекомендуется адаптировать, даже если отображается: Адаптация ОК. Когда после чистки не проводится адаптация, то есть вероятность, что автомобиль будет сложно заводить, а холостые будут плавать. Через неделю это проходит само по себе. Если предварительно двигатель не был прогрет до 80 градусов, то могут возникнуть проблемы с плавающими на ХХ (даже при успешно проведенной адаптации). После нормальной адаптации ничего не должно повторяться.

Процедуру можно выполнять несколько раз, но надо следить, чтобы дроссель оставался чистым.

Через несколько минут можно закрыть программу и отсоединить кабель. Чистка с адаптацией дроссельной заслонки прошла успешно. В результате сокращается расход топлива, возрастает динамика, а обороты двигателя приобретают стабильность.

Источник

Адаптация дроссельной заслонки на VAG

Используя диагностическую программу Вася диагност можно произвести адаптацию дроссельной заслонки в автомобилях семейства VAG.

Данная адаптация позволит электронно программному обеспечению автомобиля производить контроль двух положений заслонки в режимах «Полностью открыта» и «Полностью закрыта».

Когда может потребоваться адаптация дроссельной заслонки в автомобиле?

  • При критическом снижении напряжения на аккумуляторе автомобиля (в случае снятия аккумулятора с автомобиля или его полного разряда);
  • Когда производилось отключение или подключение нового блока ЭБУ в автомобиле;
  • Если производилась очистка дроссельной заслонки в автомобиле, что подразумевало ее снятие и установку на место;
  • При установке новой педали газа в автомобиле.
Читайте также:  Брюки искусственная кожа бежевый

Во всех приведенных примерах требуется произвести дигностику и адаптацию дроссельной заслонки в автомобилях семейства VAG, так как отключение указанных элементов от датчиков ЭБУ производит сброс параметров заслонки и для продолжения корректного функционирования дроссельной заслонки необходима ее повторная адаптация.

Довольно часто можно встретить случаи после обращения клиентов в сервисные центры по ремонту автомобилей VAG, которые не придерживаются правил и не производят адаптацию заслонки, после чего автовладельцы сталкиваются с проблемами чрезмерного потребления топлива автомобилем и снижения его динамики при движении.

Работники сервисных центров объясняют это тем, что дроссельная заслонка обновляется и адаптируется в автоматическом режиме, но зачастую этого не происходит и необходимо произвести адаптацию программой Вася диагност.

Порядок программной адаптации дроссельной заслонки

Для начала программирования нам необходимо подключить диагностический кабель VCDS к разъему автомобиля и нашему компьютеру, после чего включаем компьютер и запускаем программу Вася диагност.

  1. Выбираем в меню программы блок 01-Двигатель [01– Engine]
  2. Далее выбираем в программе базовые установки — 04: Группа 060: [Basic Settings—04]: Group 060

3. После этого выполняем команду: [Go!] с надписью «Basic Settings: OFF» (Базовые установки: Выкл) она появится под логотипом VCDC
4. Теперь кнопкой [ON/OFF/Next] (Вкл./Выкл./Далее) активируем «Basic Settings: ON» под логотипом VCDC. В окне программы должно появиться сообщение ADP RUN и дроссельная заслонка выполнит полный цикл (от своего открытого положения до полностью закрытого состояния).

5. Теперь необходима подождать примерно 30 сек после того как появится надпись ADP OK и только после этой выдержки нажать на кнопку [Done, Go Back] (Выполнено, Назад).

Как произвести адаптацию дросселя на легковых авто, имеющих троссиковый привод заслонки (автомобили не имеющие в комплектации электронной педали газа):

  1. Поворачиваем ключ зажигания автомобиля в положение ON, но при этом не заводим автомобиль;
  2. [Select] [01 — Engine];
  3. [Measuring Blocks — 08];
  4. Группа 098 (Примечание: Некоторые ЭБУ SIMOS и Marelli используют группу 001, такие как на двигателях ADY и AEE);
  5. [Go!];
  6. [Switch to basic settings].

Теперь на верхнем дисплее с правой стороны должна появиться надпись ADP RUN. Производить программную адаптацию дроссельной заслонки можно только после переключения в режим основных настроек. Вы сможете заметить изменения параметров и сможете даже услышать как передвигается дроссельная заслонка, проходя полный цикл в течение первых нескольких секунд, после прохождения заложенного программой цикла она остановится.

Необходимо оставаться в режиме основных настроек примерно 30 секунд.

7. Теперь нажимаем кнопку [Switch to Meas. Blocks] и все готово.

Не стоит прикасаться к педали газа автомобиля пока не убедитесь, что двигатель машины не работает, когда вы делаете это!

Источник

Communities › Volkswagen Club › Blog › Инструкция по калибровке дроссельной заслонки

Симптомы
Подходит для машин VAG которые имеют дроссельную заслонку
Инструкция сделана на основе автомобиля golf 3 AEE 1.6

Для Вас друзья я решил написать ИНСТРУКЦИЮ— как же её откалибровать имея минимальный багаж знаний в этом деле.
НАМ ПОНАДОБИТСЯ
1) МАШИНА =/

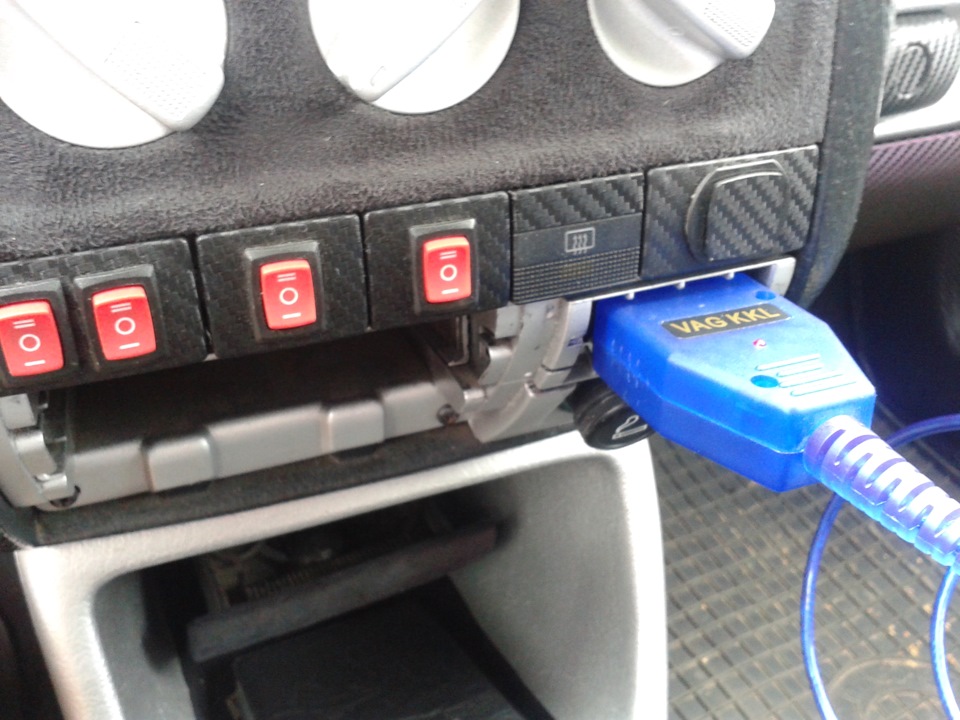

2) Кабель ( в моём случае китаянский) VAG KKL 409 (K-Line) OBD сканер
3) программа ВАГ-КОМ или ВАСЯ ДИАГНОСТ ( в моём случае вася диагност)
4) ИСПРАВНАЯ дроссельная заслонка
5) Вера что всё получится

ПРОЦЕСС КАЛИБРОВКИ
1) Тыкаем кабель и проверяем всё авто на наличие ошибок, если есть снимаем

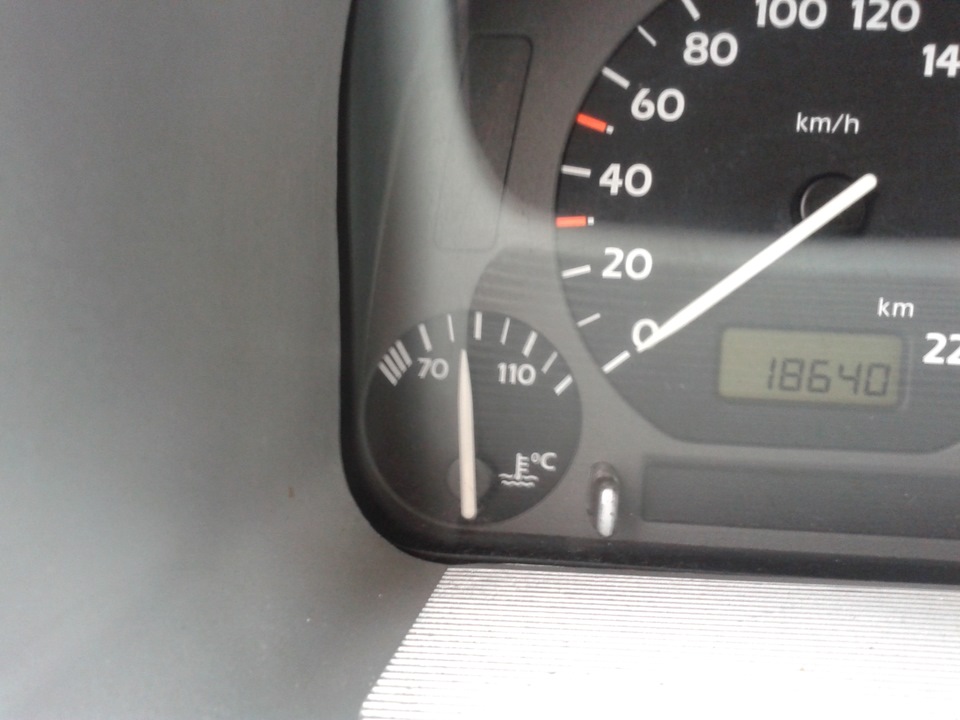

2) ошибки сняли, теперь ПРОГРЕВАЕМ авто до температуры не ниже 80 градусов

3) Заходим в программу ВАСЯ ДИАГНОСТ
ЗАВОДИМ машину

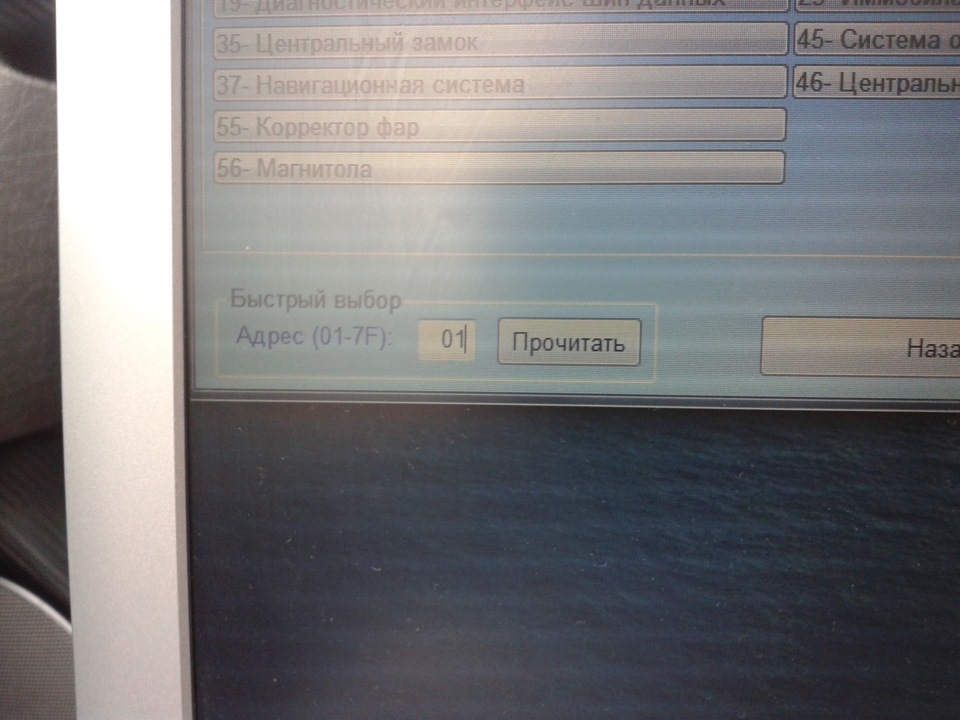

Строчка выбор блока
внизу вводим адрес 01
тыкаем энтер
ждём подключения к блоку

4) Выбираем пункт БАЗОВЫЕ ПАРАМЕТРЫ (04)
Тыкаем его

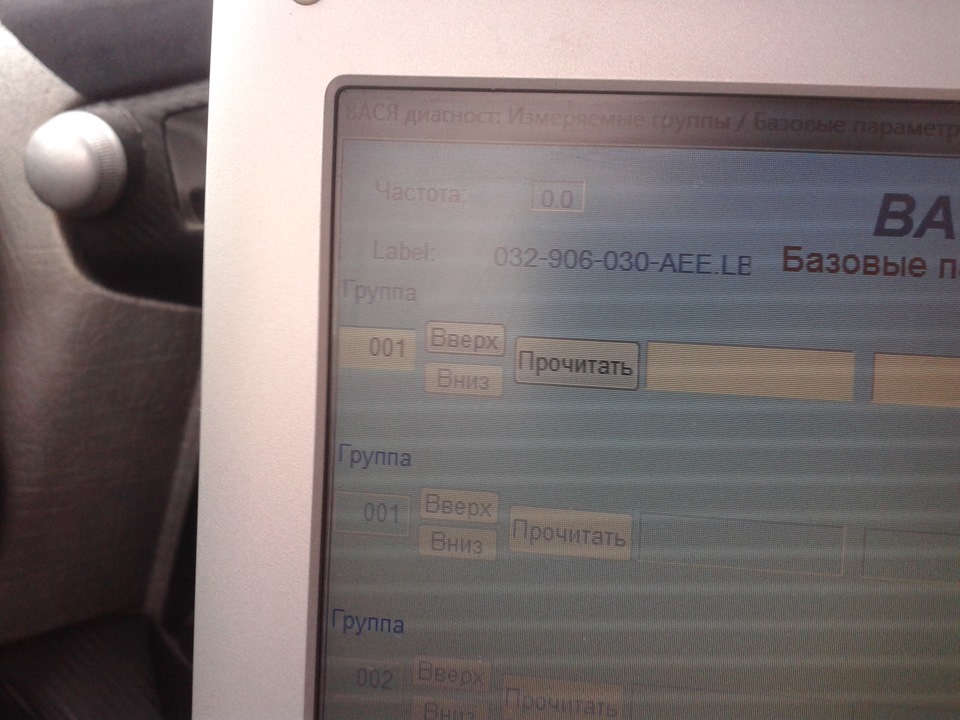

5) перед нами ГРУППЫ

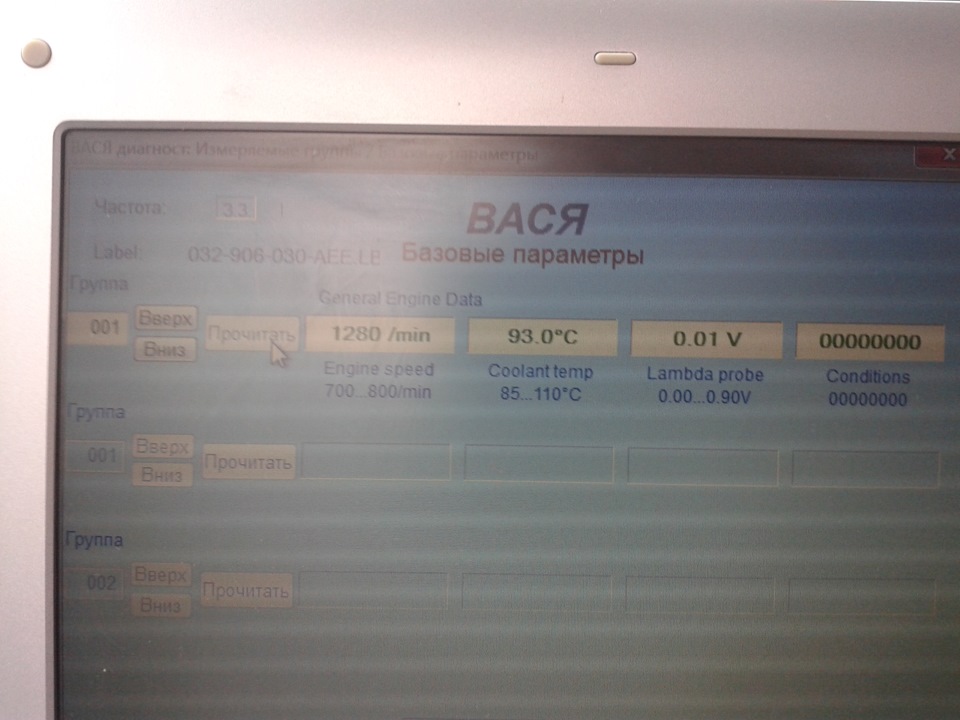

прописываем в группе адрес 001

Тыкаем прочитать

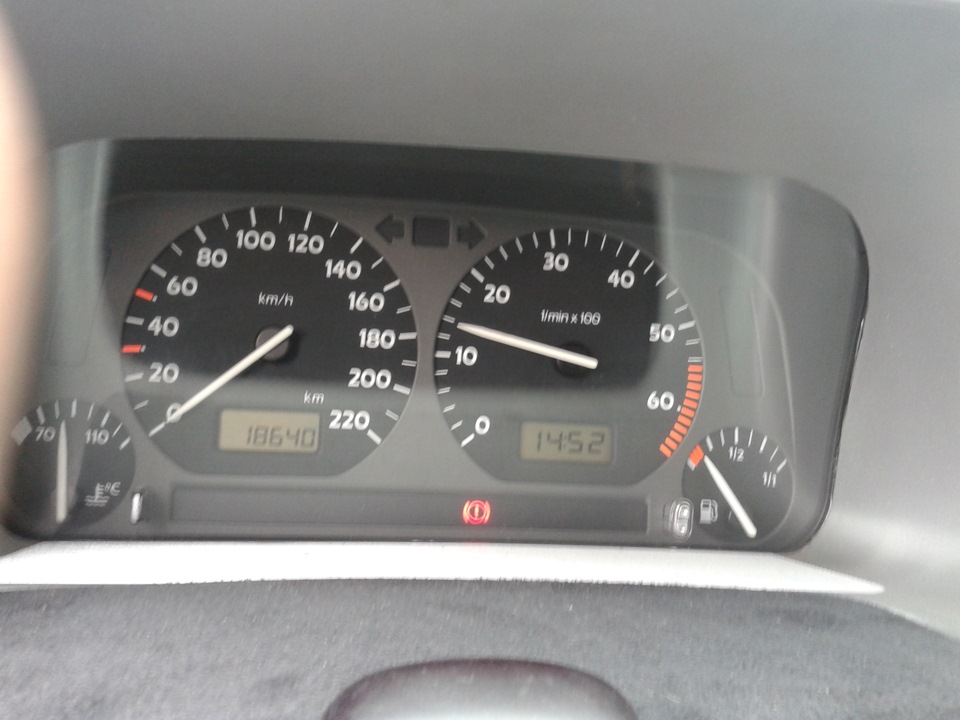

Затем обороты машины начинаю подниматься по ступени, колебруя себя.
Ждём примерно 2-3 минуты. Обороты должны быть 1.2-1.3 тыс а последний столбик должен быть по нулям. ( если серез 5 мин обороты не скинулись. всё же тыкаем ок)

6) Затем закрываем программу
ОТКЛЮЧАЕМ зажигание
ЖДЁМ МИНУТ 3-4 НЕ ТРОГАЯ ПЕДАЛИ ГАЗА
Затем заводимся и радуемся.

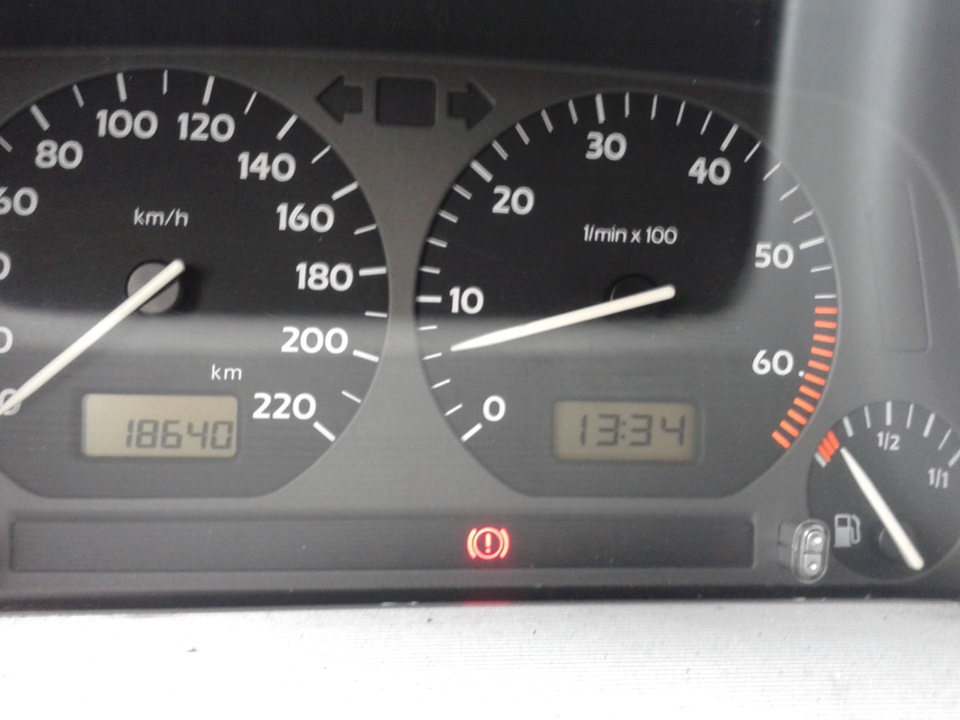

Нормальные обороты 600

ВСЕМ СПАСИБО ЗА ВНИМАНИЕ.
ОТДЕЛЬНОЕ СПАСИБО САЙТУ ГОЛЬФ 3 КЛУБ за то что они есть

ДЕЛИТЕСЬ НУЖНОЙ ГРУППОЙ ДЛЯ ВАШЕЙ МОДЕЛИ ВАГА
Гольф -группа 001
Мотроникс группа 098
Некоторые ЭБУ SIMOS и Marelli используют группу 001, такие как на двигателях ADY и AEE
Шкода- группа 060

Источник

Адаптация дроссельной заслонки – как и зачем Видео

Адаптация дроссельной заслонки VAG (Audi, Passat, Skoda) программой Вася Диагност

Дроссельная заслонка – неотъемлемая часть впускной системы всех без исключения бензиновых двигателей внутреннего сгорания. Ее основная функция заключается в регулировке количества воздуха, который попадает в двигатель автомобиля с последующим образованием топливно-воздушной смеси.


1 Адаптация заслонки дросселя. Подготовительный этап

Дроссельная заслонка устанавливается между впускным коллектором и воздушным фильтром автомобиля. По сути, дроссельная заслонка выполняет функции воздушного клапана. В открытом положении заслонки давление внутри впускной системы соответствует атмосферному давлению окружающей среды. Если заслонка находится в закрытом положении, то давление уменьшается, вплоть до образования вакуума. Такое свойство заслонки зачастую используется при работе вакуумного усилителя в тормозной системе транспортного средства. Также эту особенность используют для работ по продувке адсорбера в системе улавливания бензиновых паров.


Зачем чистить дроссельную заслонку. VW Polo 1.2 TDI

Учитывая 2 возможных состояния дроссельной заслонки, каждый из владельцев автомобилей должен знать, как определить текущее положение детали. Для этого существует процедура под названием адаптация дроссельной заслонки. Суть этого процесса заключается в получении информации о том, какой величины зазор в конкретный момент между заслонкой и корпусом дросселя. Исходя из полученных данных, владелец автомобиля сможет иметь более исчерпывающую информацию о состоянии резистивного слоя потенциометра, который изнашивается в результате длительной работы двигателя на холостом ходу. Износ часто приводит к тому, что двигатель начинает глохнуть, что служит тревожным сигналом для каждого владельца автомобиля.


Как адаптировать дроссельную заслонку в Вася Диагност

После того, как автолюбитель убедился в необходимости адаптации заслонки дросселя, можно приступать к непосредственному выполнению данного процесса. Сразу хочется уточнить, что подобная работа не требует большого опыта. Однако, также как и другие виды диагностики, нуждается в ответственном подходе и умении ждать.

Для того чтобы адаптация дроссельной заслонки не была прервана в середине ее выполнения, каждый желающий выполнить ее должен иметь при себе кое-какое оборудование. Его перечень зависит от года выпуска транспортного средства.

Если автомобиль был выпущен до 2004 года, то для успешного выполнения адаптации вполне можно обойтись обыкновенным K Line адаптером. Если транспортное средство было выпущено позднее, то для адаптации заслонки дросселя потребуется адаптер класса VCDS, поддерживающий CAN. В комплекте с адаптером находится программа, которая и будет проводить адаптацию и уведомлять нас о статусе выполнения операции.

Еще одной важной процедурой, без которой приступать к адаптации категорически запрещается, является промывка дросселя. Для этого специалисты используют очиститель карбюратора ABRO Carb & Choke cleaner, отлично выводящий грязь. Чтобы добраться до заслонки автомобиля, необходимо снять все, что может помешать нам в выполнении этой нелегкой задачи. Если под капотом вашего автомобиля находится двигатель типа AWT, то снять заслонку для вас не составит особого труда. Но если у вас машина с двигателем ADR, в котором заслонка находится ближе к салону, то для ее изъятия потребуется уборка всех патрубков. После того, как мы вытащили дроссельную заслонку, берем в руки баллончик и трубочку и тщательно промываем заслонку. По окончанию этого собираем двигатель в обратном порядке. Заводим машину, чтобы удостоверится в правильности сборки.

Читайте также:  Джинсы с заплатками декоративными

2 Алгоритм действий при адаптации дроссельной заслонки

После того, как мы разобрались с необходимым оборудованием и тщательно промыли дроссель, можно приступать к подключению электроники и выполнению адаптации. Чтобы иметь более четкое понятие о последовательности действий, лучше всего описать адаптацию в таком алгоритме:

Подключить один конец диагностического адаптера K Line/VCDS к специальному разъему автомобиля, а второй конец кабеля подключить в разъем ноутбука; Включить зажигание автомобиля и запустить программу, которая прилагается к адаптеру; На ноутбуке должно высветится меню программы, с помощью которого мы запустим процесс адаптации; Если это произошло, с помощью действия «select» нажимаем клавишу «01» (двигатель). Далее жмем на клавишу «04» (базовые установки). Если заслонка дросселя вашего автомобиля имеет электрический привод, то жмем на клавишу «60». Если заслонка имеет тросовый привод, то выбираем канал «98»; После выполнения этих действий вы заметите, как на дисплее ноутбука побегут проценты. Также на экране появится надпись «Адаптация происходит»; Спустя несколько секунд высветится надпись «Адаптация ОК», которая означает, что операция прошла успешно; Последним этапом станет выключение зажигания и проверка на наличие ошибок. Чтобы проверить, выполнена ли адаптация успешно, программа запускается нами повторно. Естественно, зажигание автомобиля мы тоже включаем.

Нередко происходит так, что необходимая нам диагностика не выполняется даже после тщательной промывки дросселя. Если единственной причиной этого является потенциометр, то его можно смело выкинуть. Еще одной причиной невыполнения адаптации служит нехватка сил у двигателя закрыть заслонку на начальном этапе адаптации. В таком случае двигателю потребуется ваша непосредственная помощь: жестко нажимаем на специальный «язычок», связанный с осью. После нескольких повторений подобного движения двигатель непременно придет в норму.

Среди народных умельцев есть и те, кто не снимает дроссель, а сразу использует зубную щетку и растворитель. В таких случаях очень часто адаптации с первого раза не происходит. Напротив, система впрыска начинает «пылить». В таких случаях может помочь настройка системы с помощью сканера. На нем необходимо выставить угол 13 градусов, холостой ход можно ставить как душе угодно.

Если адаптация дроссельной заслонки уже была произведена ранее, а вы вдруг решили промыть дроссель в целях профилактики, то стоит знать, что после промывки адаптацию стоит сделать заново. Если игнорировать эту необходимость, то вполне возможно, что вы не сможете завести машину, а на холостом ходе она просто «поплывет». Эти трудности будут сопровождать автовладельца примерно неделю, однако потом проблема исчезнет сама по себе.

3 Сброс адаптации заслонки: как и для чего?

Помимо знаний о том, как адаптировать дроссельную настройку, каждый уважающий себя автовладелец должен уметь сделать сброс адаптации. Сделать сброс не составит труда ни для кого. Рассмотрим эту операцию более детально в виде алгоритма действий:

включаем зажигание, но сам автомобиль пока не заводим; ждем включения всех приборов и датчиков, после чего ожидаем еще 90 секунд; заводим автомобиль.

С помощью этих нехитрых действий можно производить сброс адаптации заслонки на автомобилях всех типов и годов выпуска.

Многие незадачливые автомобилисты могут спросить, для чего производить сброс, ведь при адаптированной заслонке дросселя автомобиль ездит куда лучше прежнего. Ответов на этот вопрос несколько:

во-первых, сброс нужно осуществлять сразу же после покупки подержанной машины, ведь кто его знает, как до вас с автомобилем обращался бывший владелец; обязательно необходимо проводить сброс после некоторых видов ремонта; для проверки работы коробки передач; каждый раз после зимнего периода; и, наконец, сброс адаптации можно производить просто из любопытства, чтобы ощутить разницу.

Как видим причины для сброса есть, и они более чем весомые. И о необходимости производить сброс адаптации не стоит забывать так же, как и о самой адаптации. В любом случае необходимо помнить, что автомобиль – это ваш лучший друг на дороге. И от того, с каким интересом относитесь к нему вы, будет зависеть его исправность и отдача.
