Пояснения к электрическим схемам
Электрооборудование. Электрические схемы. Фольксваген Гольф 4
На автомобилях «Golf» применяется однопроводная схема включения приборов электрооборудования. С плюсом источников питания потребители соединяются проводом, а с минусом – через кузов автомобиля или на массу. Такой метод позволяет уменьшить число проводов и упростить их монтаж. Соединение с массой минуса источников питания уменьшает износ металлических деталей кузова из-за электрохимической коррозии. В некоторых случаях непосредственного соединения электрического потребителя с массой недостаточно, поэтому потребитель соединяется с массой дополнительным проводом (обычно коричневого цвета).
Напряжение питания к большинству потребителей подводится через выключатель зажигания. Цепи питания тех узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее, независимо от положения ключа в замке зажигания.
Для соединения проводов используются электрические разъемы с плоскими контактами.
Для нормального питания потребителей электрическая цепь должна быть замкнута, так как в противном случае в ней будет отсутствовать электрический ток, например, если к электродвигателю стеклоочистителя подается положительное напряжение, он не будет работать до тех пор, пока его электрическая цепь не будет соединена с массой. В электрическую цепь могут быть подсоединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие потребители электроэнергии. Для правильного подключения потребителей электроэнергии контакты электрических разъемов имеют соответствующие маркировки. Для упрощения пользования электрической схемой отдельные электрические цепи расположены вертикально и пронумерованы. Нижняя линия на схеме – это масса автомобиля. Соединение с массой автомобиля осуществляется или непосредственно через корпус потребителя электроэнергии или дополнительным проводом. Под нижней линией массы на электрических схемах имеются координаты, по которым, используя ключ, можно определить электрическую цепь или элемент.
Номера на электрической схеме в черных прямоугольниках на конце провода показывают координату, на которой он продолжается. Также в этой координате имеется обратная ссылка.
При работе с электрической схемой необходимо знать буквенное и графическое обозначение электрических элементов.
Расшифровка буквенного обозначения элементов
| А | аккумулятор |
| В | стартер |
| С | генератор |
| D | выключатель зажигания |
| Е | выключатель |
| F | механический выключатель |
| G | датчик, измерительный прибор |
| Н | звуковой сигнал |
| J | реле |
| K, L, М, W, Х | лампы, контрольные лампы |
| N | электромагнитные клапаны, резисторы, коммутаторы |
| О | распределитель зажигания |
| Р, Q | свечи зажигания |
| R | радиоприемник |
| S | предохранители |
| Т | электрические разъемы |
| V | электродвигатели |
Рядом с буквенным обозначением имеется цифровое обозначение.
Для идентификации реле и блоков управления они обведены рамкой. Линии внутри рамки представляют собой внутреннее соединение в блоке.
Белая цифра в черном квадрате обозначает номер реле на блоке реле. Цифры около реле обозначают номера контактов реле, например, обозначение 17/87 свидетельствует о том, что цифра 17 – это обозначение контакта на плате, а цифра 87 – это обозначение контакта реле.
Контакт 30. На этом контакте всегда присутствует положительное напряжение аккумулятора. Провода, подсоединенные к этому контакту, имеют красный или красный с полоской цвет.
Контакт 31. Контакт соединяется с массой автомобиля проводом коричневого цвета.
Контакт 15. На этот контакт подается положительное напряжение после включения зажигания. Провода, подсоединяемые к этому контакту, имеют зеленый или зеленый с полоской цвет.
Контакт Х. На контакт подается напряжение после включения зажигания, однако при включении стартера напряжение отключается. Это дает возможность при запуске двигателя отключить ненужные в этот момент потребители электроэнергии. Фары дальнего света получают питание также от этого контакта, поэтому при включенном дальнем свете и выключении зажигания происходит автоматическое переключение на габаритные огни.
Провода обозначаются цифрами и расположенными под ними буквами.
Цифрами обозначено сечение проводника в мм 2 , а буквами – его цвет. Если в обозначении цвета провода имеется несколько групп букв, то первая группа букв указывает на основной цвет провода, а вторая – на цвет полоски.
На жгутах проводов соединенных одно- или многоконтактным разъемом к букве «Т» добавляется комбинация из цифр.
Например:
- Т2р = двухконтактный разъем;
- Е32/27 = 32 контактный разъем с точкой соединения 27.
На схеме все потребители тока и переключатели изображены в нейтральном положении. Измененная токовая характеристика после воздействия на переключатель интерпретируется на примере двухступенчатого переключателя.

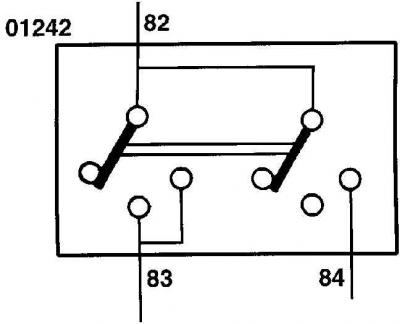

Электрическая схема переключателя
При повороте переключателя в первое положение ток протекает от контакта 82 к контакту 83. Вторая секция переключателя также устанавливается в среднее положение, однако контакты не замыкает. Только при повороте переключателя во второе положение ток начинает протекать от контакта 82 к контакту 84 и поступает далее в схему. При этом за счет внутреннего соединения ток также продолжает протекать от контакта 82 к контакту 83.
Предупреждение: Предохранитель, обозначенный на блоке предохранителей под № 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
Источник
Схема автомобиля — Фольксваген Гольф
Для всех автовладельцев, а так же для автосервисов предоставляем схемы электрооборудования на Volkswagen Golf IV 1997-2005 г.в. Для того чтобы вы в полной мере оценили всю стратегическую важность новой, пятой модели VW Golf, можем сообщить: во всем мире 35% от общего количества эксплуатируемых «Фольксвагенов» составляют именно «Гольфы». В Германии эта цифра еще выше — там доля модели Golf в общем количестве автомобилей марки Volkswagen составляет вообще 45%! Последний, точнее, уже предпоследний VW Golf четвертого поколения, выпускавшийся с 1997 по 2003 год, был распродан в количестве 4,3 миллиона экземпляров. Предшествовавший ему «третий» Golf был выпущен в количестве 4,8 миллиона экземпляров, а невероятно популярный «второй» VW Golf так и вовсе разошелся тиражом в 6,3 миллиона автомобилей. Общее же количество произведенных за почти два десятилетия «Гольфов», как уже было сказано выше, перевалило за 22 миллиона! И это только тех моделей, которые продавались под названием «Гольф» — седаны Jetta, Vento и Bora в расчет не брались!
Условные обозначения элементов на схемах
Символы на электросхемах
1 – место расположения реле. Цифра 12 обозначает место расположения реле на блоке.
2 – обозначение блока или элемента. Обозначение блока или элемента приведены в спецификации.
3 – обозначение предохранителя. Например: Предохранитель 19 с током защиты 10 А.
4 – обозначение контактов. Например: Контакт 3/49а. 3 – контакт 3 реле 12 на блоке реле.
5 – обозначение контактов на блоке реле. А13 обозначает контакт 13 разъема А.
6 – сечение провода в мм2.
7 – цвет провода. Цвета провода приведены на электрических схемах. 8 – обозначение контакта.
9 – блок или элемент.
10 – Обозначение блока или элемента и его номер.
11 – продолжение электропроводки. Номер в прямоугольнике указывает на электрическую цепь к которой подсоединяется данный провод.
12 – внутренние соединения.
13 – продолжение электропроводки внутреннего соединения.
14 – обозначение точки заземления.
15 – блок реле и предохранителей.
16 – внешние соединения.
17 – номера координат. Предназначены для облегчения поиска узлов на схемах.
Аккумулятор, замок зажигания и реле перегрузки для Х-контакта — схема
Комбинация приборов и безопасность движения — электросхема
Комбинация приборов, тахометр, тахограф — эл.схема
Комбинация приборов, контроль затянутого рычага ручного тормоза, предупредительный контакт для уровня тормозной жидкости, контрольные лампы поворотов, дальнего света фар, противотуманного фонаря и цифровые часы на Фольксваген Гольф
Переключатель указателей поворотов (переключатели рулевой колонки), выключатель затемнения и сигнала светом, выключателя габаритного освещения, передние и левые лампы — схема
Выключатель аварийной световой сигнализации с реле поворотов, передние и правые лампы — эл.схема
Выключатель стоп-сигнала, стоп-сигнал, противотуманный фонарь, левый фонарь заднего хода, задний левый габаритный свет на Volkswagen Golf IV
Задний правый габаритный свет, стоп-сигнал, правый фонарь заднего хода, фонарь освещения багажника, разблокирование крышки топливозаливной горловины — электросхема
Диагностика, радиоприемник, прикуриватель — схема на Фольксваген Гольф
Схема переключателя освещения на Volkswagen Golf IV
Двухтональный звуковой сигнал, подсветка вещевого ящика, фонарь освещения номерного знака — эл.схема
Корректор света фар, исполнительный двигатель корректора света фар — электросхема
Выключатель вентилятора отопителя и рециркулируемого воздуха, вентилятор отопителя, исполнительный двигателя рециркулируемого воздуха — схема
Обогреватель заднего стекла, двигатель очистителя заднего стекла, насоса стеклоомывателя переднего и заднего стекла — схема на Фольксваген Гольф
Выключатель стеклоочистителя, двигатель стеклоочистителя — эл.схема
Передний плафон, лампа для чтения левая задняя, сигнальный фонарь левой двери — электросхема
Лампа для чтения правая задняя, сигнальный фонарь правой двери — схема
Схема стартера и генератора на Volkswagen Golf
Источник
Volkswagen Golf IV 1997-2005
Обслуживание и ремонт
14. Электрооборудование
14.23. Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.
Аккумулятор, замок зажигания и реле перегрузки для Х-контакта .
Комбинация приборов и безопасность движения .
Комбинация приборов, тахометр, тахограф .
Комбинация приборов, контроль затянутого рычага ручного тормоза, предупредительный контакт для уровня тормозной жидкости, контрольные лампы поворотов, дальнего света фар, противотуманного фонаря и цифровые часы .
Переключатель указателей поворотов (переключатели рулевой колонки), выключатель затемнения и сигнала светом, выключателя габаритного освещения, передние и левые лампы .
Выключатель аварийной световой сигнализации с реле поворотов, передние и правые лампы .
Выключатель стоп-сигнала, стоп-сигнал, противотуманный фонарь, левый фонарь заднего хода, задний левый габаритный свет .
Задний правый габаритный свет, стоп-сигнал, правый фонарь заднего хода, фонарь освещения багажника, разблокирование крышки топливозаливной горловины .
Диагностика, радиоприемник, прикуриватель .
Двухтональный звуковой сигнал, подсветка вещевого ящика, фонарь освещения номерного знака .
Корректор света фар, исполнительный двигатель корректора света фар .
Выключатель вентилятора отопителя и рециркулируемого воздуха, вентилятор отопителя, исполнительный двигателя рециркулируемого воздуха .
Обогреватель заднего стекла, двигатель очистителя заднего стекла, насоса стеклоомывателя переднего и заднего стекла .
Выключатель стеклоочистителя, двигатель стеклоочистителя .
Передний плафон, лампа для чтения левая задняя, сигнальный фонарь левой двери .
Лампа для чтения правая задняя, сигнальный фонарь правой двери .
Блок управления для системы впрыска топлива 4AV, система зажигания, датчик температуры охлаждающей жидкости, датчика Холла .
Блок управления для системы впрыска топлива 4AV, блок управления дроссельными заслонками, датчик оборотов двигателя .
Блок управления для системы впрыска топлива 4AV, датчик давления впускного коллектора, датчика температуры впускного коллектора, датчика детонации, форсунки .
Блок управления для системы впрыска топлива 4AV, Лямбда-датчик, магнитный клапан системы улавливания паров топлива, клапан тракта рециркуляции отработанных газов .
Датчик давления масла, топливный насос, датчик запаса топлива, датчика низкого уровня охлаждающей жидкости .
Комбинация приборов, оптическая и акустическая проверка давления масла, датчик указателя скорости движения (Tacho), контрольная лампа температуры охлаждающей жидкости/низкий уровень охлаждающей жидкости .
Комбинация приборов, указатель температуры охлаждающей жидкости, указатель запаса топлива, многофункциональный указатель, указатель внешней температуры, тахометр .
Генератор, стартер (дизельные двигатели) .
Блок управления системы прямого впрыска дизеля, KICK-DOWN, переключатель холостого хода, датчика положения педали управления подачей топлива, свечи накаливания (дизельные двигатели) .
Блок управления системы прямого впрыска дизеля, датчик температуры охлаждающей жидкости, расходомер воздуха, датчика давления впускного коллектора, датчик температуры впускного коллектора, датчик оборотов двигателя (дизельные двигатели) .
Блок управления для системы прямого впрыска дизеля. Датчик движении иглы, датчик температуры топлива, датчика управления движением золотника (дизельные двигатели) .
Блок управления системы прямого впрыска дизеля, переключающий клапан всасывающего трубопровода, клапан рециркуляции отработанных газов, магнитный клапан для ограничения давления наддува, клапана начала впрыска (дизельные двигатели) .
Блок управления системы прямого впрыска дизеля, выключатель регулировки скорости (GRA), выключатель педали сцепления, выключателя стоп-сигнала, выключатель педали тормоза (дизельные двигатели) .
Блок управления системы прямого впрыска дизеля, свечи накаливания (дизельные двигатели) .
Датчик запаса топлива, датчик низкого уровня охлаждающей жидкости (дизельные двигатели) .
Комбинация приборов, оптическая и акустическая проверка давления масла, датчик скорости движения (Tacho), контрольная лампа для времени предпускового разогрева, контрольная лампа температуры охлаждающей жидкости/ низкий уровень охлаждающей жидкости (дизельные двигатели) .
Комбинация приборов, указатель температуры охлаждающей жидкости, указатель запаса топлива, многофункциональный указатель, указатель внешней температуры (дизельные двигатели) .
Обогреваемые форсунки стеклоочистителя .
Лампы заднего хода левая, левый задний габаритный свет, стоп-сигнал, противотуманный фонарь .
Электрическая розетка для эксплуатации автомобиля с прицепом, выключатель противотуманных фонарей .
Задний правый габаритный свет, стоп-сигнал, лампа заднего хода левая, контрольная лампа для эксплуатации автомобиля с прицепом .
Левая противотуманная фара, левая фара, левый стояночный свет, контрольная лампа противотуманного фонаря, контрольная лампа дальнего света фар .
Правая противотуманная фара, реле противотуманных фар, правая фара, правый стояночный свет .
Выключатель света, выключатель противотуманных фонарей, выключатель освещения .
Противотуманный фонарь, правый задний стояночный свет, стоп-сигнал, лампа заднего хода .
Радиоприемник, CD- чейнджер, передние громкоговорители .
Радиоприемник, передние громкоговорители, задние громкоговорители .
About Unify dolor sit amet, consectetur adipiscing elit. Maecenas eget nisl id libero tincidunt sodales.
Duis eleifend fermentum ante ut aliquam. Cras mi risus, dignissim sed adipiscing ut, placerat non arcu.
Источник
Фольксваген гольф 4 — предохранители и реле
Volkswagen Golf 4 поколения относится к автомобилям компактного класса. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами хэтчбек, универсал, кабриолет. В данной публикации мы представим описание схем блоков предохранителей и реле Фольксваген Гольф 4 с фото — примером, а так же предложим для скачивания полные электросхемы. Отдельно отметим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Возможны отличия в представленном материале и Вашем расположении. Сверяйте актуальное назначение в с описанием на защитной крышке. Если владеете другим поколением автомобиля, изучите описание для 3 и 5 поколения соответственно.
Блоки в салоне
Блок предохранителей
Он находится в торце приборной панели слева и закрыт защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Схема блока
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Обозначение
p, blockquote 8,0,1,0,0 —>
| F1 | 10А Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А Реле противотуманных фар, регулятор освещения |
| F4 | 5А Лампы фонарей освещения номерного знака |
| f5 | 7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5А Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А Лампы света заднего хода |
| F9 | 5А АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А Электронный блок управления (ЭБУ) |
| F11 | 5А Щиток приборов |
| F12 | 7,5А Питание диагностического прибора |
| F13 | 10А Лампы сигналов торможения |
| F14 | 10А Лампы освещения салона |
| F15 | 5А Щиток приборов, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А Лампа габаритною света (правая фара) |
| F23 | 5А Лампа габаритного света (левая фара) |
| F24 | 20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А Электровентилятор отопителя, кондиционер |
| F26 | 25А Электрообогрев заднего стекла |
| F27 | 15А Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А Топливный насос |
| F29 | 15А Электронный блок управления, зажигание |
| F31 | 20А Автоматическая коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система управления двигателем |
| F35 | 30А Гнездо 12 В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А Аварийная сигнализация |
| F40 | 20А Звуковой сигнал |
| F41 | 15А Предохранитель прикуривателя |
| F42 | 15А Автомагнитола |
| f43 | 10А Система управления двигателем |
| F44 | 15А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 41 на 30А.
Блок реле
Основной блок с реле находится под самой панелью, со стороны водителя.
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Фото пример
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Описание
p, blockquote 16,1,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
- I Реле звукового сигнала — Реле 53
- II Промежуточное реле контакта Х — Реле 100
- III Свободное
- IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
- V Реле стеклоочистителей — Реле 603, 377, 389, 192
- VI Свободное
- А Предохранитель для электрической регулировки сидения
- В Свободное
- С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида
p, blockquote 18,0,0,0,0 —>
- Реле противотуманных фар — Реле 53
- Реле дистанционного разблокирования задней двери
- Реле блокировки стартера
- Свободное
- Свободное
- Распределительное реле для радио/телефона — Реле 147
- Реле электронного контроля частоты вращения (EPS)
- Реле внешнего освещения
- Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
- Блок управления сигнализации – ТАКСИ
- Реле блокировки стартера и заднего хода — Реле 175
- Реле подачи напряжения на клемму 30
- Реле вентилятора радиатора (кондиционер)
Плавкие предохранители на блоке Z13
p, blockquote 19,0,0,0,0 —>
- D Свободное
- Е Задний стеклоподъемник
- F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
- G Рупор для предупредительной сигнализации кражи
Общее назначение реле
Реле (000 953 227 A) — Реле для комфортных указателей поворотов
Реле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),
Реле 79 (191 927 841) — Реле крышки багажного отсека
Реле 87 (191 957 917 A) — Блок управления блокировки муфты свободного хода
Реле 100 (7M0 951 253 A) — Pеле с замыкающим контактом
Реле 103 (357 911 253) — Реле свечей накаливания (дизель)
Реле 109 (1J0 906 381 A) — Реле топливного насоса
Реле 147 (1H0 959 142) — Реле для радио/ телефона
Реле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насоса
Реле 175 (3A0 927 181) — Pеле включения стартера для АКП
Реле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатора
Реле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)
Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя для а/м с датчиком дождя
Реле 206, 444 (1J0 927 841) — Pеле с замыкающим контактом для а/м с электронной системой поддерж. курс. устойчив. ESP
Реле 393 (4B0 919 471 A) — Реле контроля перегоревших ламп
Реле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителя
Реле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителя
Реле 404 (7M0 951 253 C) — Реле универсальное (APF)
Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замка
Реле 409 (191 906 383 C) — Реле топливного насоса
Реле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колеса
Реле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)
Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя
p, blockquote 20,0,0,0,0 —>
Блоки под капотом
Блок с реле
Дополнительный блок реле располагается под капотом на перегородке.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Состоит из отдела предохранителей и плавких вставок высокой мощности.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Обозначение
p, blockquote 31,0,0,0,0 —>
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Электросхемы Фольксваген Гольф 4
Полную информацию про электрические схемы Volkswagen Golf 4 поколения можете узнать в данном руководстве: «скачать«.
Источник
