Разбор сидения гольф 5



Переднее сиденье — снятие и установка
Кузов. Интерьер (внутренние элементы). Фольксваген Гольф 5

Автомобили Golf

Снятие

Внимание! При снятии переднего сиденья с боковой подушкой безопасности необходим переходник для блока подушки VAS 6229.

1. Отсоедините сначала клемму провода «массы» (-) от аккумулятора, а затем — клемму провода положительного потенциала (+), чтобы избежать возможного срабатывания подушки безопасности на стойке. Отрицательный полюс аккумулятора оберните изоляционной лентой.

2. Извлеките, если имеется, ящик из-под сиденья.

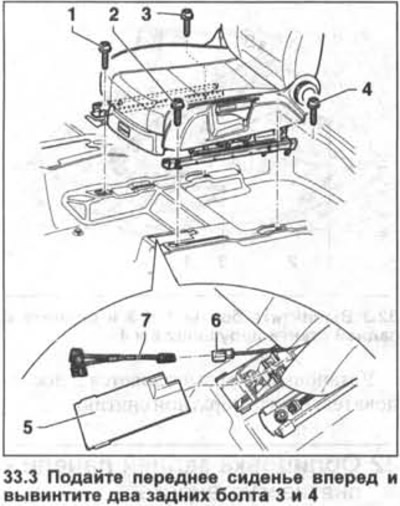

3. Подайте переднее сиденье вперед и вывинтите два задних болта 3 и 4 (см. иллюстрацию).

4. Сместите переднее сиденье назад и снимите крышку 5 с панели штекеров (см. иллюстрацию).

Внимание! Перед разъединением штекеров баковой подушки безопасности снимите возможный электростатический заряд, коснувшись замка двери или кузова. Переходник блока подушки безопасности должен оставаться подсоединенным до окончательной установки переднего сиденья. В обязательном порядке соблюдайте меры предосторожности, касающиеся надувных подушек безопасности.

5. Отсоедините все штекеры на штекерной планке под сиденьем.

6. Отсоедините штекер 6 надувной подушки безопасности и вместо него подсоедините переходник 7 (VAS 6229) (см. иллюстрацию 33.3).

Внимание! Переходник обеспечивает дополнительную безопасность от разряда статистического напряжения.

7. Вывинтите два передних болта 1 и 2 (см. иллюстрацию 33.3).

8. Высвободите из крепления на полу автомобиля жгут проводов.

9. Извлеките через переднюю дверь автомобиля переднее сиденье вместе с направляющими.

Внимание! При извлечении левого переднего сиденья просуньте правую руку между спинкой и подушкой сиденья, а левой рукой удерживайте перед подушки. Подобным способом извлекается и правое сиденье. Не удерживайте сиденье за ремень безопасности или за рычаг изменения положения сиденья.

Установка

10. Установите переднее сиденье на пол так, чтобы центрирующие штифты на сиденье зашли в отверстия в полу.

Дальнейшая установка сиденья выполняется в последовательности, обратной снятию. При этом сначала затягиваются передние болты крепления, а только потом задние.

Момент затяжки болтов крепления переднего сиденья составляет 40 Нм.

Внимание! При подсоединении аккумулятора в салоне не должны находиться люди.

11. Снимите изоляционную ленту с отрицательного полюса аккумулятора и подсоедините сначала клемму провода положительного потенциала (+), а только затем клемму провода «массы» (-).

Если после включения зажигания сигнальная лампочка на щитке приборов через некоторое время не гаснет, то это свидетельство неисправности системы надувных подушек безопасности. Рекомендуется в этом случае обратиться в мастерскую.

Автомобили Touran

Снятие

Внимание! Демонтаж переднего сиденья у автомобилей Touran выполняется так же, как и автомобилей Golf.

Читайте также:  Вязанные ажурные безрукавки для женщин спицами

12. Отсоедините аккумулятор.

13. Сместите сиденье до упора назад и вывинтите два передних болта крепления.

14. Передвиньте переднее сиденье вперед и вывинтите два задних болта крепления.

15. Приподнимите перед сиденья, чтобы обеспечить доступ к штекерной планке под сиденьем, и отсоедините все штекеры.

Внимание! Перед отсоединением штекера боковой подушки безопасности снимите возможный заряд статического напряжения, коснувшись кузова.

16. Отсоедините штекер боковой подушки безопасности и подсоедините соответствующий переходник.

17. Извлеките из салона переднее сиденье вместе с направляющими.

Установка сиденья выполняется в последовательности, обратной снятию. Момент затяжки болтов крепления переднего сиденья составляет 40 Нм.

Источник

Разбор сидения гольф 5

Благодаря FAQ’у sheff’а привел в порядок чехлы заднего дивана.
Затем, заручившись советом коллег по форуму Спасибо им огромное!), снял и постирал чехлы передних сидений. Вот отчет.
1. Снимаем сиденье. Не включаем зажигание пока не вернем его обратно, чтобы не было ошибки подушек.
2. Снимаем пластмассовые кожухи в следующем порядке:
Пассажирское:

3. Далее необходимо вынуть вот эти пистоны. Для этого продавливаем чем-нибудь тонким (но тупым) центральный стержень внутрь пистона.

4. Вот так выглядят пистоны.

5. Снимаем обивку со спинки: расстегиваем замок.

6. Отцепляем проволоку, натягивающую спинку спереди.

7. Рассоединяем снизу разъем подогрева спинки. Потихоньку стягиваем обивку вверх, выворачивая её при этом.

8. Отстегиваем внутренние планки спереди.

9. . и крючки сзади.

10. Аккуратно стягиваем ткань с колец подголовника.

11. Отцепляем проволоку сверху. Обивка спинки снята и готова к стирке)

12. С обивкой сиденья всё гораздо проще: отстегиваем пластиковые крючки по периметру сиденья снизу, рассоединяем разъем подогрева и затем аккуратно отсоединяем пластиковые планки в поролоне (подобно пункту 8). Готово, стираем!

Я стирал руками с порошочком в ванной, в машинку мне чехлы не поместились, узкая). Много раз полощем, нежно трём, особо не жмыхаем, чтобы не попортить обогрев сидений)

13. Собираем всё в обратном порядке. Самое тяжелое застегнуть проволочные крючки. Я делал так:

Получаем результат, по качеству недоступный ни одной химчистке!
Правда работа довольно муторная и долгая

P.S. У меня отсутствовала регулировка поясничного упора. В дальней дороге напрягало. Посмотрев на устройство спинки в этом месте, отцепил тросик с одной стороны, обернул вокруг каркаса спинки. При этом пластиковая решетка двигается на указанное на фото расстояние и тем самым обеспечивает ярко выраженный профиль поддержки поясницы. В следующую поездку балдел (правда не спасает от затекания пятой точки:D)

Читайте также:  Чем можно вывести кровяное пятно с джинсов

Источник

Заднее сиденье — снятие и установка (Golf)
Кузов. Интерьер (внутренние элементы). Фольксваген Гольф 5

Снятие

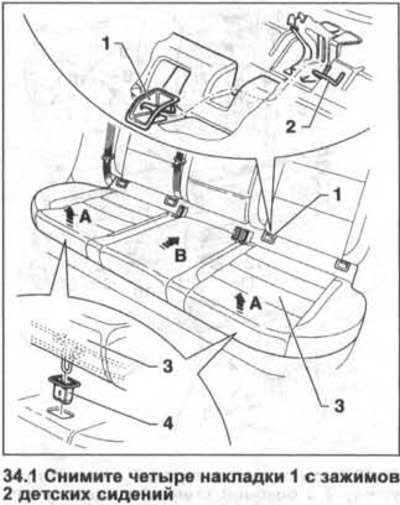

1. Снимите четыре накладки 1 с зажимов 2 детских сидений (см. иллюстрацию).

2. Приподнимите перед заднего сиденья 3 (см. стрелки А на иллюстрации 34.1) и высвободите его из двух креплений 4 на полу.

3. Отожмите заднее сиденье назад (см. стрелку В на иллюстрации 34.1), поднимите вверх его заднюю часть и высвободите из креплений.

4. Извлеките заднее сиденье из салона. Установка заднего сиденья выполняется в последовательности, обратной снятию.

Подлокотник заднего сиденья

Снятие

5. Снимите заднее сиденье.

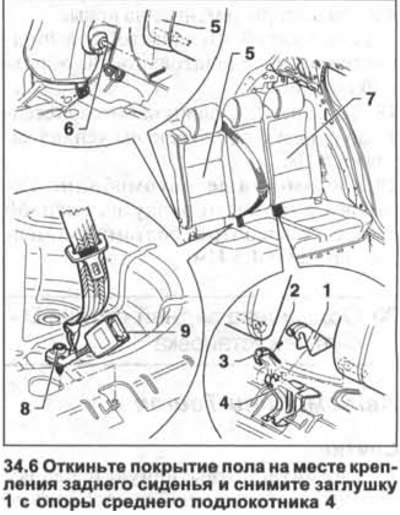

6. Откиньте покрытие пола на месте крепления заднего сиденья и снимите заглушку 1 с опоры среднего подлокотника 4 (см. иллюстрацию).

7. Вывинтите болт 2 и снимите хомут 3 с центральной опоры (см. иллюстрацию 34.6).

8. Высвободите правый подлокотник 5 из центральной опоры и снимите его с наружной стороны с удерживающего пальца 6 (см. иллюстрацию 34.6).

9. Вывинтите болт 8 и отсоедините замок 9 ремня безопасности от пола (см. иллюстрацию 34.6).

10. Извлеките правый подлокотник 5 из салона (см. иллюстрацию 34.6).

11. Отсоедините левый подлокотник 7 от центральной опоры, снимите его с наружной стороны с удерживающего пальца и извлеките из салона (см. иллюстрацию 34.6).

Установка подлокотников выполняется в последовательности, обратной снятию. Болт крепления замка ремня безопасности к полу затягивается с приложением усилия 40 Нм, а хомут центральной опоры — 9 Нм (см. иллюстрацию 34.6).

Источник

Volkswagen Golf Громобой › Logbook › Снятие, разбор и стирка сидений Golf-4

Всем привет. 🤗
Сидения при покупке были не самые чистые, по этому было принято решение, почистить их.
Сперва я попробовал пенные чистилки, купил ванишь, сделал все по инструкции и сидушки стали чистые. Но не долго я радовался, через буквально нескольких летних недель сидухи приняли изначальный вид, повторил, и опять через пару недель тот же результат.
Потом решил отдать на химчистку,
Там её торнадером и химией отчистили.
Ну думаю все, победа…
А хренушки…😞😡
Через месяца 2 все по новой.
Ну тут уже не выдержал и решился на разборку и стирку. А тут все как у всех…

Читайте также:  Как называются части валенка

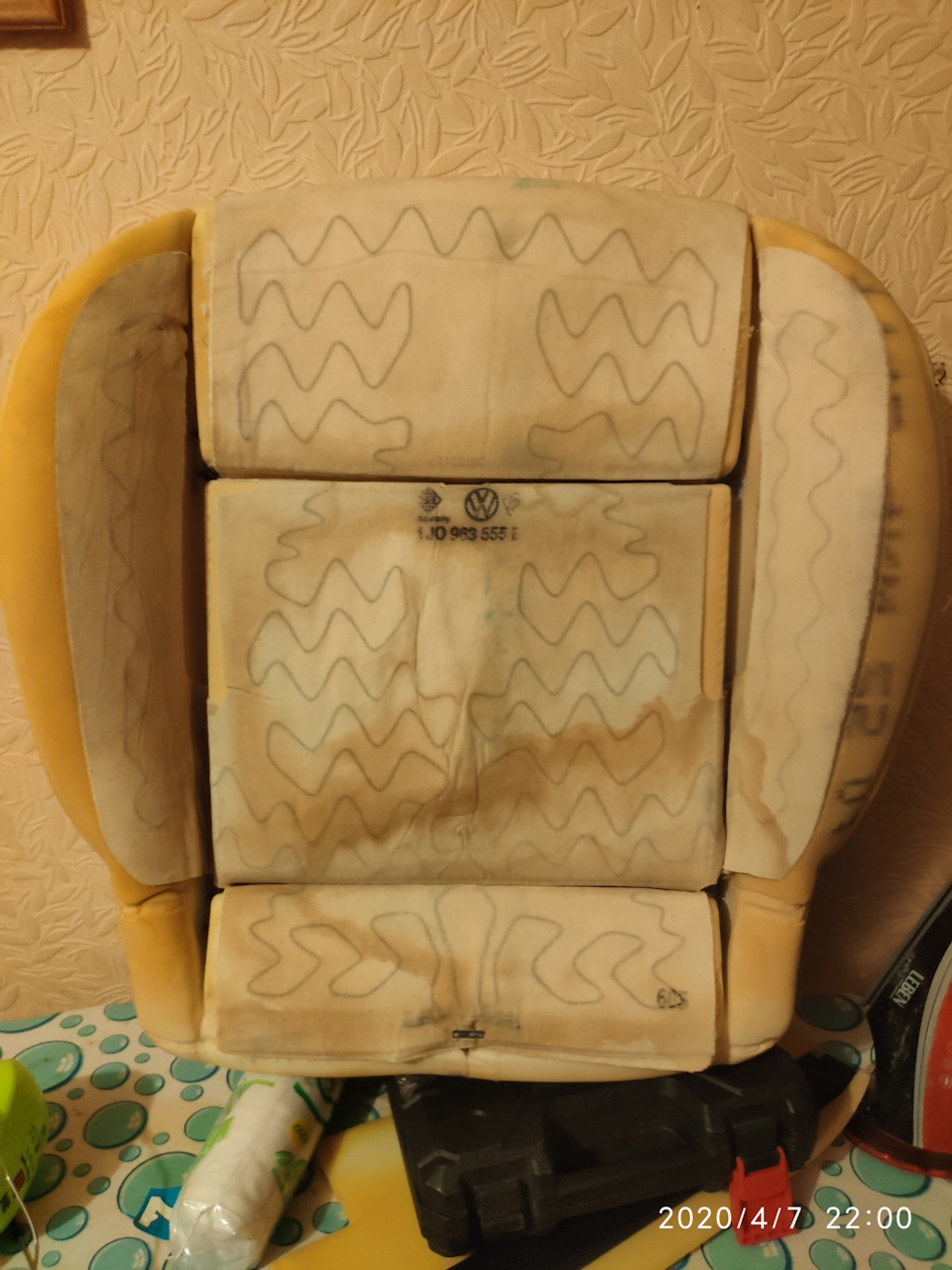

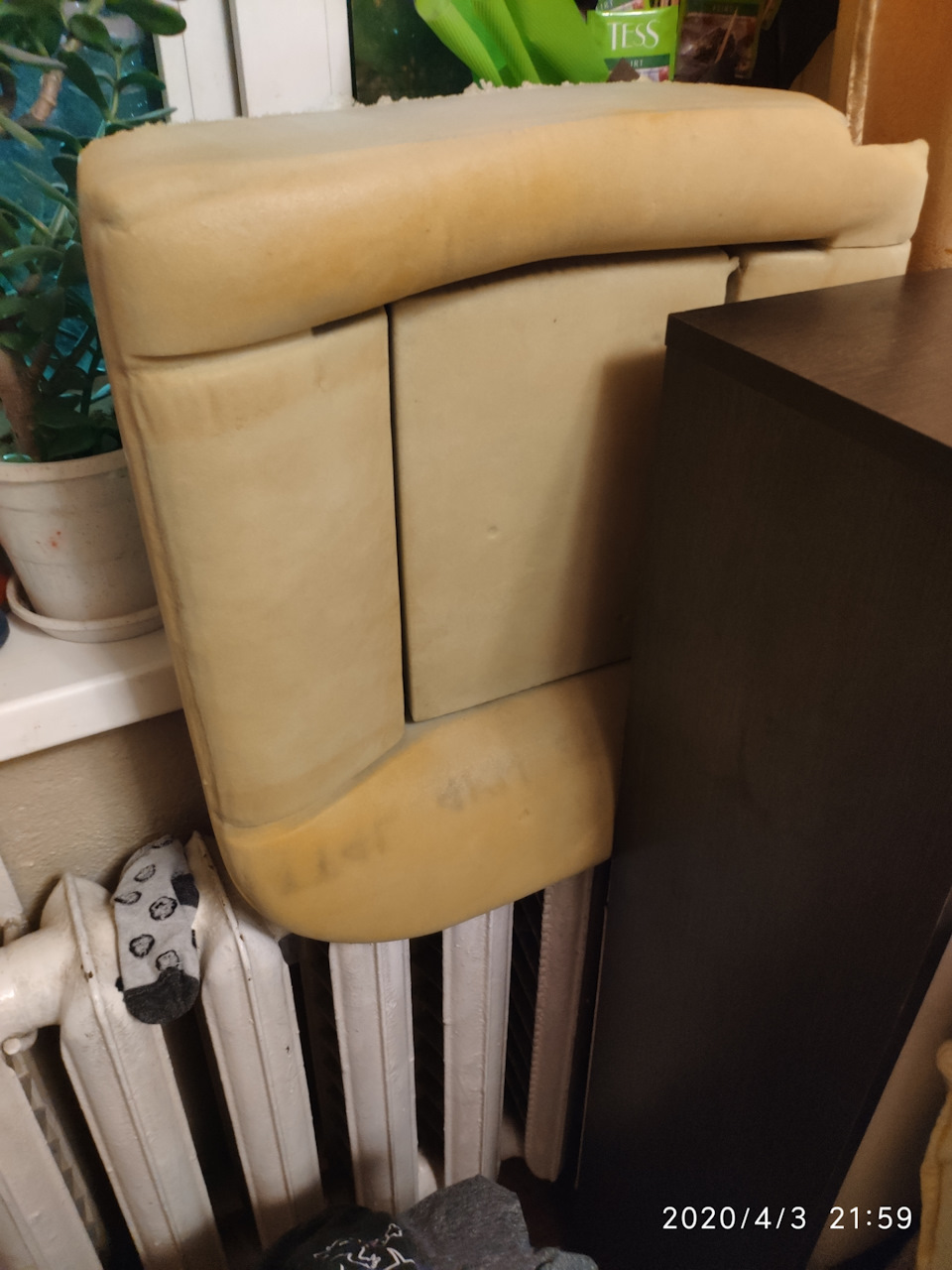

После разбора подтвердилась моя теория о том, что грязь засела в поролоне и просто выдавливается потихоньку наружу.

Так что их тоже стирать, но так как они не влезают в стиралку, то включаем режим «Адреано Челентано»

И погнали в ванной с пенным раствором топтаться по сидухам отмывая их, потом полоскание, и самое сложное, это отжать их, так как вода в них никак не хочет отжиматься полностью. Ну и на батарею, досыхать

С водительской сидухой пришлось немного поиграться, так как было пару моментов, нуждающихся в ремонте

Источник

Разборка Volkswagen Golf 5

Год: 2007

Двигатель: 2,0 Дизель SDi

Мощность (л.с.): 75

Кол-во клапанов: 8

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ7W188088

Гос. номер: NA07MZV

Год: 2006

Двигатель: 2,0 Дизель SDi

Мощность (л.с.): 75

Кол-во клапанов: 8

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ7W024294

Гос. номер: MD06UVZ

Год: 2005

Двигатель: 1,4 Бензин FSi

Мощность (л.с.): 90

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ6B005688

Гос. номер: AK55APY

Год: 2005

Двигатель: 1,6 Бензин FSi

Мощность (л.с.): 115

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ6W069287

Гос. номер: SG56FLL

Год: 2006

Двигатель: 1,4 Бензин i

Мощность (л.с.): 75

Кол-во клапанов: 16

Тип кузова: Хетчбэк 3дв.

Вин код: WVWZZZ1KZ6B181482

Гос. номер: SC06GHZ

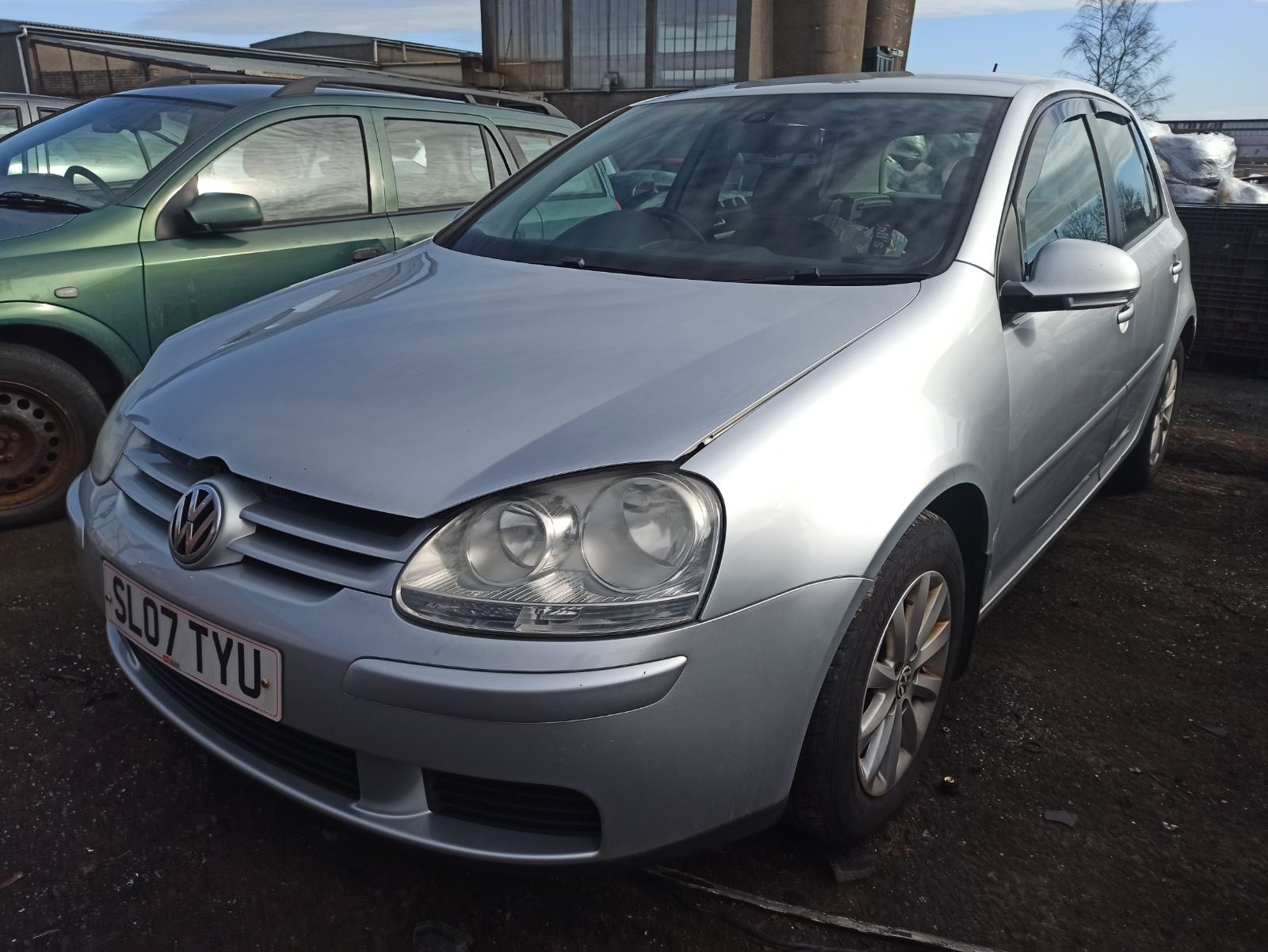

Год: 2007

Двигатель: 1,9 Дизель TDi PD

Мощность (л.с.): 105

Кол-во клапанов: 8

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ7W172815

Гос. номер: SL07TYU

Год: 2007

Двигатель: 1,4 Бензин i

Мощность (л.с.): 80

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ8W156706

Гос. номер: AD57JVV

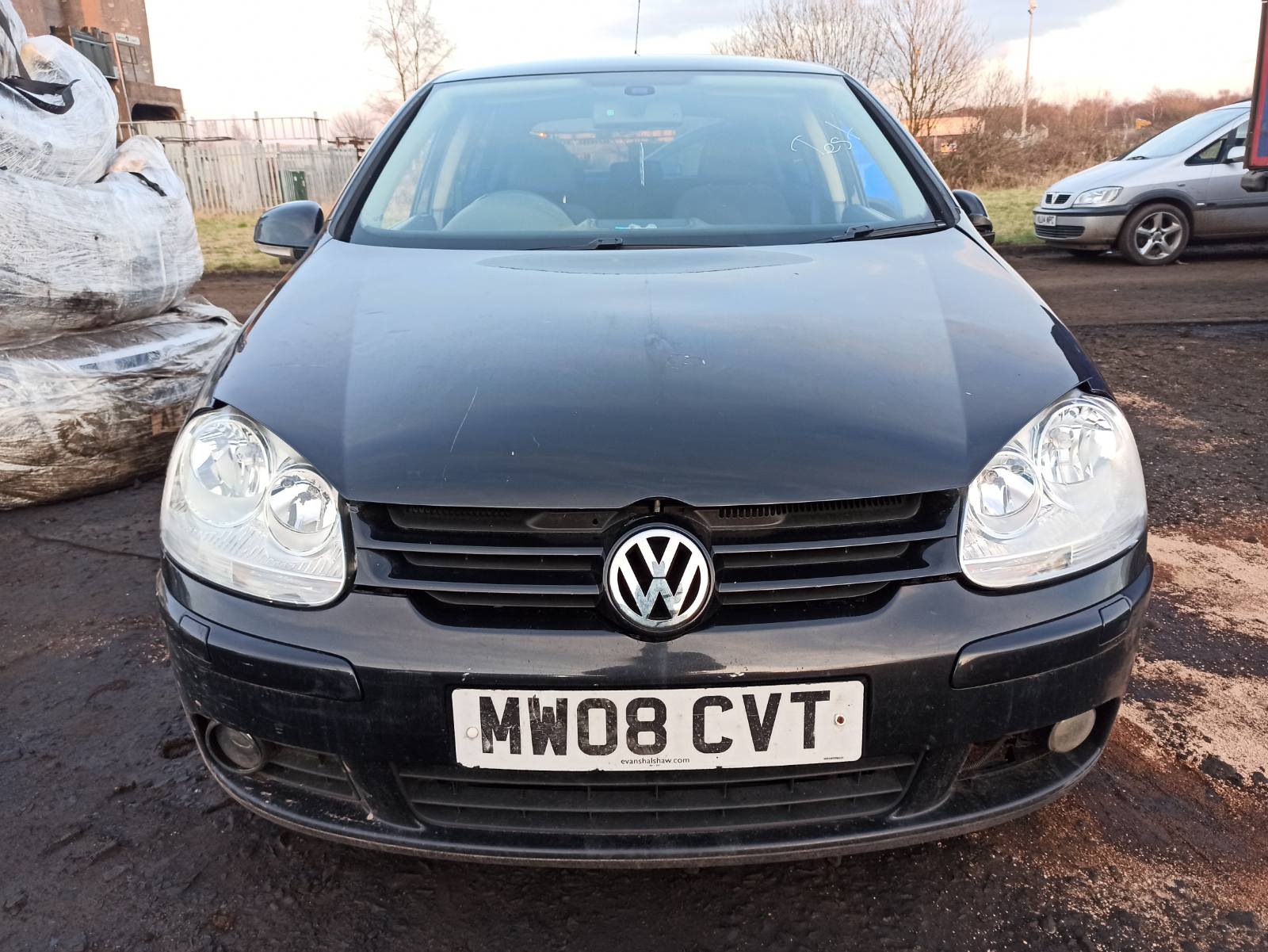

Год: 2008

Двигатель: 1,4 Бензин TSi

Мощность (л.с.): 122

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ8W345328

Гос. номер: MW08CVT

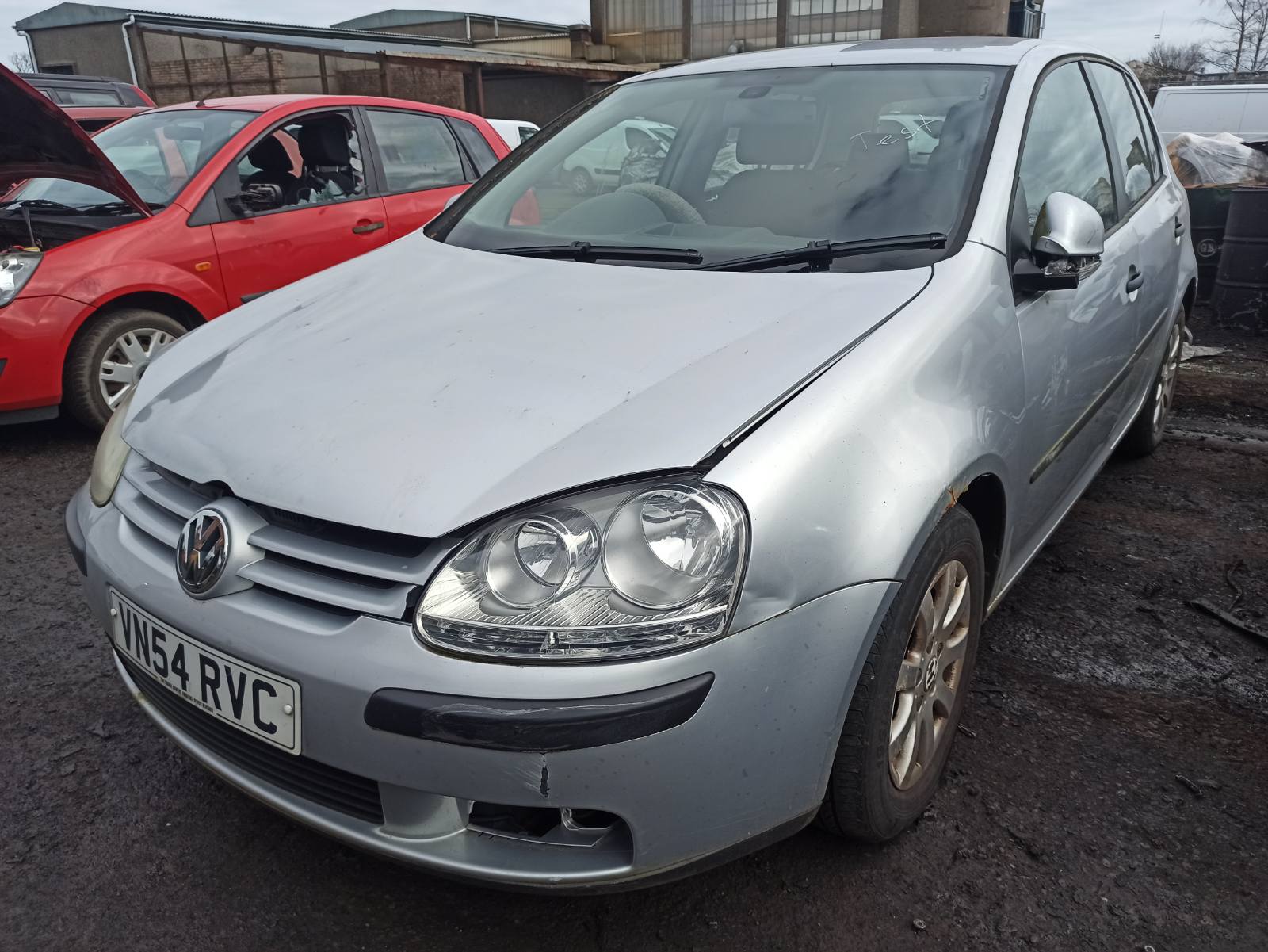

Год: 2004

Двигатель: 1,9 Дизель TDi PD

Мощность (л.с.): 105

Кол-во клапанов: 8

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ5W113159

Гос. номер: VN54RVC

Год: 2005

Двигатель: 1,6 Бензин FSi

Мощность (л.с.): 115

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ5W217097

Гос. номер: AJ05OPH

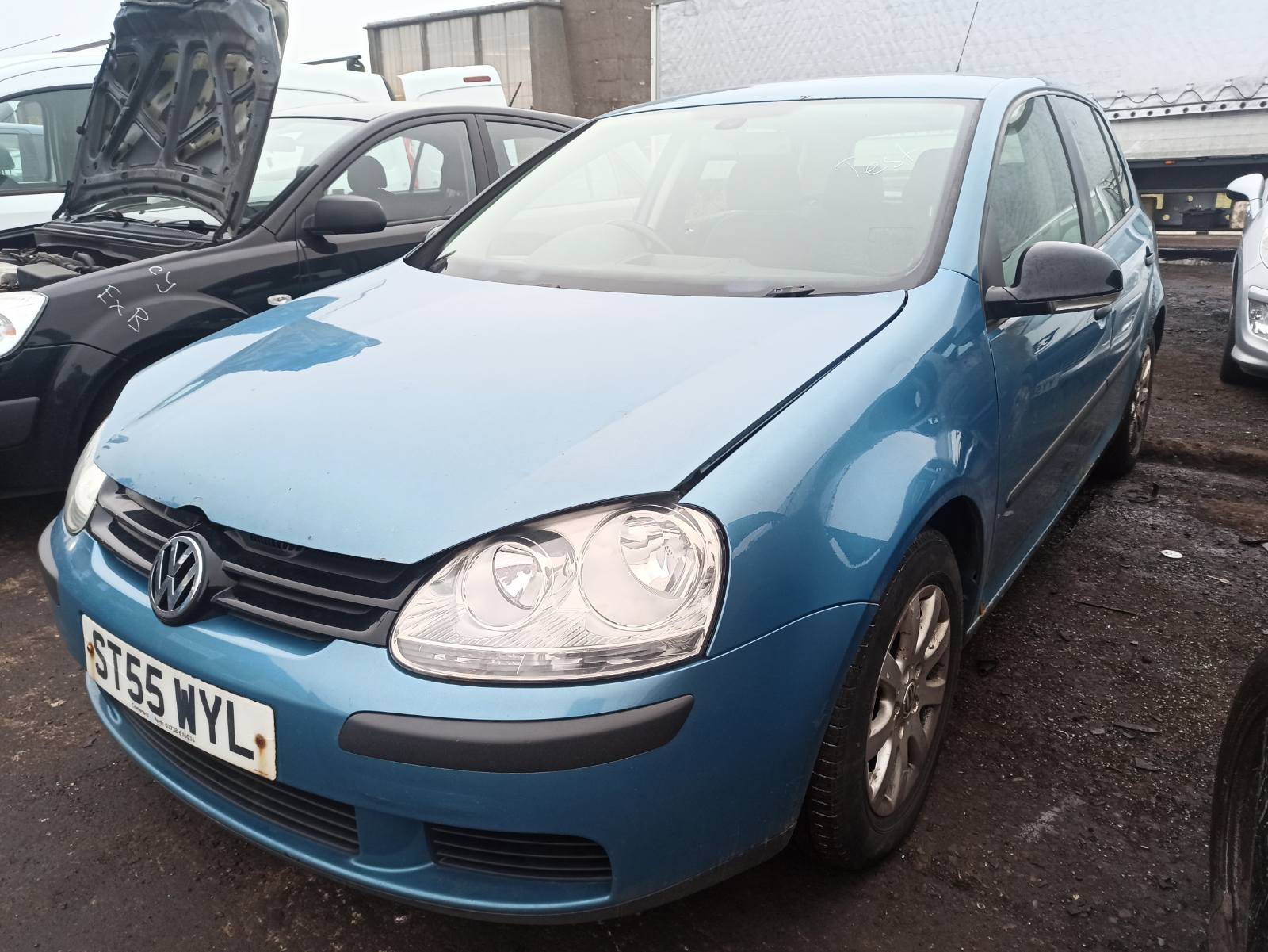

Год: 2006

Двигатель: 1,9 Дизель TDi PD

Мощность (л.с.): 105

Кол-во клапанов: 8

Тип кузова: Хетчбэк 5дв.

Вин код: WVWZZZ1KZ6W123788

Гос. номер: ST55WYL

Год: 2004

Двигатель: 1,4 Бензин i

Мощность (л.с.): 75

Кол-во клапанов: 16

Тип кузова: Хетчбэк 3дв.

Вин код: WVWZZZ1KZ5B076120
