Лампочки передних фар — замена (Golf)
Электрооборудование. Освещение и приборы. Фольксваген Гольф 5

Внимание! Ксеноновые лампочки находятся под давлением. При их замене рекомендуется надевать защитные очки и перчатки.

1. Выключите зажигание и отключите соответствующий потребитель/фару.

2. Откройте капот.

3. Отсоедините аккумулятор.

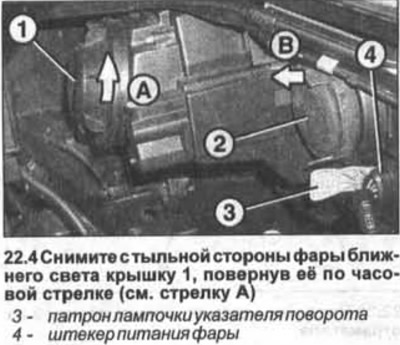

4. Снимите с тыльной стороны фары ближнего света крышку 1, повернув её по часовой стрелке (см. стрелку А на иллюстрации).

5. Снимите крышку 2 с фары дальнего света и стояночного огня (см. стрелку В на иллюстрации 22.4).

При установке крышек 1 и 2 следите за тем, чтобы они были правильно посажены, потому что в противном случае в корпус фары будет попадать вода.

6. Проверьте работоспособность новой лампочки. При необходимости обратитесь в мастерскую для регулировки угла наклона фар.

Фары ближнего света с галогенными лампочками

Снятие

7. Снимите защитную крышку с тыльной стороны фары.

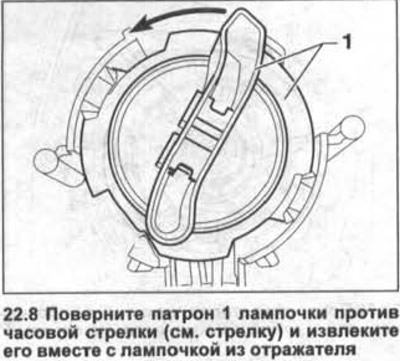

8. Поверните патрон 1 лампочки против часовой стрелки (см. стрелку на иллюстрации) и извлеките его вместе с лампочкой из отражателя.

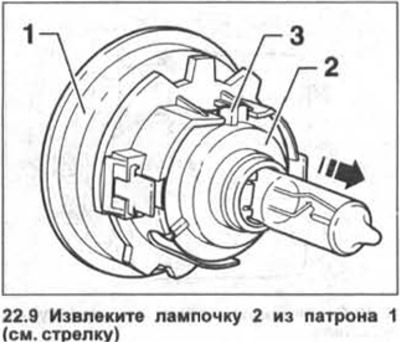

9. Извлеките лампочку 2 из патрона 1 (см. стрелку на иллюстрации).

Установка

10. Закрепите новую лампочку 2 в патроне 1 так, чтобы выступ 3 на цоколе лампочки зашел в выемку на патроне (см. иллюстрацию 21.9).

11. Установите патрон и лампочку в отражатель так, чтобы надпись «ТОР» на патроне находилась вверху, а затем поверните патрон по часовой стрелке, чтобы он зафиксировался.

12. Установите на место защитную крышку фары и поверните её по часовой стрелке.

Фары дальнего света с галогенными и ксеноновыми лампочками

Снятие

13. Снимите защитную крышку с тыльной стороны фары дальнего света и стояночных огней.

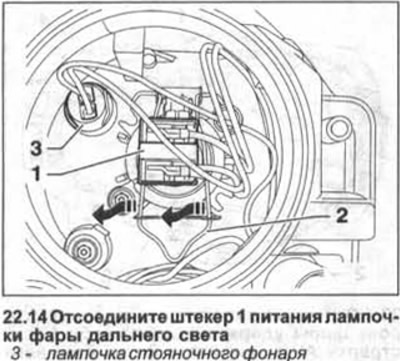

14. Отсоедините штекер 1 питания лампочки фары дальнего света (см. иллюстрацию).

15. Отожмите проволочную скобу 2, подав её вперед и одновременно по направлению стрелок на иллюстрации 22.14.

16. Извлеките из отражателя лампочку.

Установка

17. Закрепите новую лампочку в патроне так, чтобы выступы на цоколе лампочки зашли в соответствующие выемки на патроне.

18. Закрепите лампочку проволочной скобой.

19. Подсоедините штекер питания лампочки фары дальнего света.

20. Установите на тыльную сторону фары защитную крышку.

Стояночные огни (галогенные лампочки)

Снятие

21. Снимите защитную крышку с тыльной стороны фары дальнего света и стояночных огней.

22. Извлеките патрон 3 с лампочкой из отражателя (см. иллюстрацию 22.14).

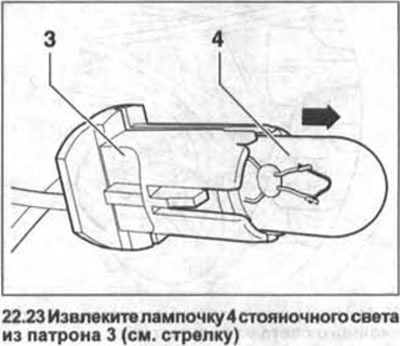

23. Извлеките лампочку 4 стояночного света из патрона 3 (см. стрелку на иллюстрации).

Установка

Установка лампочки и снятых деталей выполняется в последовательности, обратной снятию.

Галогенная лампочка переднего указателя поворота

Снятие

Внимание! Указатель поворота располагается под фарой дальнего света.

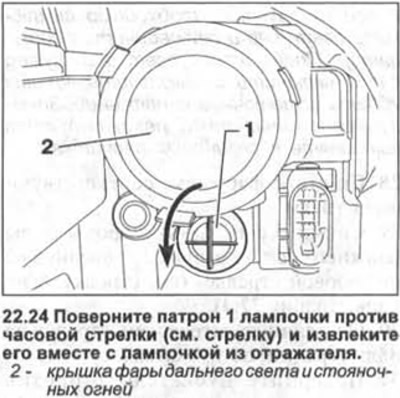

24. Поверните патрон 1 лампочки против часовой стрелки (см. стрелку на иллюстрации) и извлеките его вместе с лампочкой из отражателя.

25. Вдавите лампочку в патрон и одновременно поверните её против часовой стрелки, а затем извлеките лампочку из патрона.

Установка

26. Установите новую лампочку в патрон и закрепите патрон в отражателе.

27. Поверните патрон в отражателе по часовой стрелке, чтобы он зафиксировался. При этом проследите за правильной посадкой уплотнительного кольца.

Фары ближнего света с ксеноновыми лампочками

Снятие

Внимание! К ксеноновым лампочкам подаётся высокое напряжение. Поэтому перед их заменой необходимо выключить свет фар и отсоединить аккумулятор. После этого свет фар нужно снова включить и выключить, чтобы убрать остаточное напряжение. Замену ксеноновых ламп рекомендуется выполнять в резиновых перчатках.

28. Снимите фару, см. соответствующую главу.

29. Снимите с тыльной стороны фары ближнего света крышку 1, повернув её по часовой стрелке (см. стрелку А на иллюстрации 22.4).

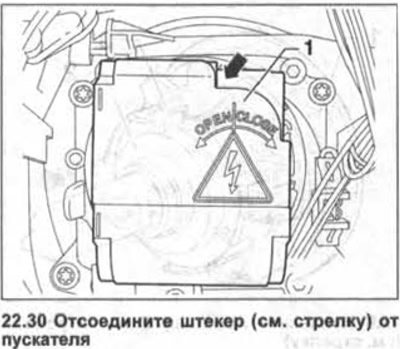

30. Отсоедините штекер (см. стрелку на иллюстрации) от пускателя.

31. Поверните пускатель 1 против часовой стрелки (см. OPEN на иллюстрации 22.30) и отсоедините его от лампочки.

Внимание! Включение фар при отсоединенном пускателе не допускается.

Читайте также:  Вязаные костюмы для женщин с брюками больших размеров

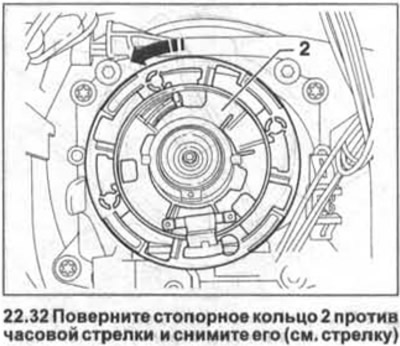

32. Поверните стопорное кольцо 2 против часовой стрелки и снимите его (см. стрелку на иллюстрации).

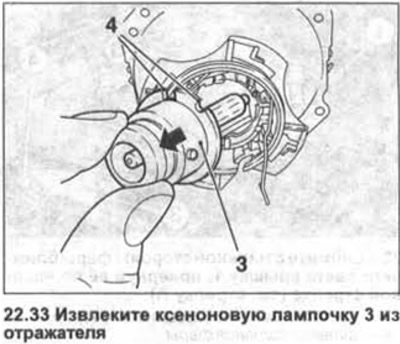

33. Извлеките ксеноновую лампочку 3 из отражателя (см. иллюстрацию).

Установка

34. Вставьте новую ксеноновую лампочку в отражатель так, чтобы выступы на отражателе зашли в выемки 4 на патроне лампочки (см. иллюстрацию 22.33).

35. Навинтите стопорное кольцо, вращая его по часовой стрелке.

36. Установите на лампочку пускатель и поверните его по часовой стрелке (см. CLOSE на иллюстрации 22.30), чтобы пускатель зафиксировался.

37. Подсоедините к пускателю штекер питания.

38. Установите на тыльную сторону фары защитную крышку и поверните её по часовой стрелке.

39. Установите фару на монтажное место, см. соответствующую главу.

Ксеноновые лампочки стояночных огней

Снятие

Внимание! Стояночные огни и указатели поворота располагаются под фарой дальнего света и закрыты одной крышкой.

40. Снимите защитную крышку стояночных огней и указателя поворота.

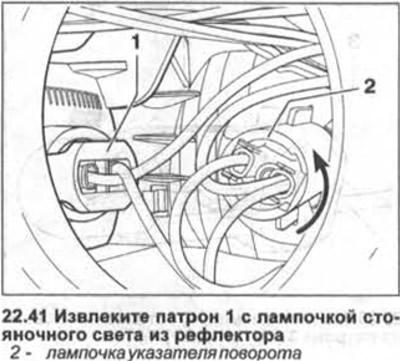

41. Извлеките патрон 1 с лампочкой стояночного света из рефлектора (см. иллюстрацию).

42. Извлеките лампочку из патрона. Установка лампочки выполняется в последовательности, обратной снятию.

Ксеноновые лампочки передних указателей поворота

Снятие

Внимание! Стояночные огни и указатели поворота располагаются под фарой дальнего света и закрыты одной крышкой.

43. Снимите защитную крышку стояночных огней и указателя поворота.

44. Поверните патрон 2 лампочки против часовой стрелки (см. стрелку на иллюстрации 22.41) и извлеките лампочку вместе с патроном из отражателя.

45. Вдавите лампочку в патрон и одновременно поверните её в патроне против часовой стрелки, а затем извлеките из патрона.

Установка

46. Установите в патрон новую лампочку и закрепите патрон с лампочкой в отражателе.

47. Поверните патрон в отражателе по часовой стрелке, чтобы он зафиксировался.

Источник

Как заменить лампочки в фаре Volkswagen Golf 5

Для того чтобы заменить лампочку в фаре Volkswagen Golf нам необходимо знать какие лампы ставятся на гольф.

Ближний свет

С ксеноном: D2S, 35 Вт >Вот эта лампа недорого стоит и отлично светит.

С галогеном: H7 12 В, 55 Вт

Дальний свет

С ксеноном:H7U 12 В, 55 Вт

С галогеном: H7U 12 В, 55 Вт .Можно ставить обычную H7

Лампа переднего указателя поворота : 12 В, H2 WLL 21 Вт

Лампа переднего габаритного огня : 12 В, W 5 Вт

После того как лампы приобретены ,можно приступать к замене

Замена лампы ближнего света на Volkswagen Golf 5

1.Поворачиваем против часовой стрелки защитную крышку,

2.Так же против часовой стрелки поворачиваем патрон с лампой и извлекаем его из фары.

3.Меняем лампу не касаясь пальцами колбы.

4.Устанавливаем патрон обратно,закрываем крышку.

Замена лампы дальнего света на Volkswagen Golf 5

1.Снимаем защитную крышку.

2.Отсоединяем многоконтактный разъём.

3.Нажимаем на пружинную скобку 2 в направлении стрелки, вынемаем из под выступов 1 и отводим скобку 2 вверх

4.Меняем лампу и собираем все в обратной последовательности

Источник

Замена лампы заднего фонаря (габарит, стоп, поворотник)

В этой теме 20 ответов, 1 участник, последнее обновление Rick Sanchez 2 года/лет назад.

Завел вчера машину, а она мне так по-дружески «пип-пип» и на дисплее MaxiDot вот такую надпись высвечивает:

В дополнение на тахометре загорелась контрольная лампа:

Ну правый, так правый. Задний, так задний.
Вышел посмотреть:

И действительно, правый задний фонарь стоп-сигнала не горит при нажатии на педаль тормоза.
Посмотрел на левый фонарь — внешняя половинка немного светится, а при нажатии на педаль тормоза загорается еще ярче. На правой она вообще не горит. Ну вот, сгорела. Надо поменять лампу…

Что скажет ETKA

ETKA на предмет заднего габаритного фонаря выдала вот такую схему:


>1 — 1K6945093E — слева внутри — Фонарь задний габаритный с фарой заднего хода (только для правост. движения)
> 2 — 1K6945096AA — справа снаружи — Фонарь задний габаритный
> 3 — 1K6945258 — Опора для лампы накаливания
> 6 — 1K6998191A — Комплект прокладок
> 7 — N 0177328 — Лампа накаливания ‘Longlife’
> 8 — N 10445502 — Галоген. лампа нак. ‘Longlife’
> 11 — WHT000071 — 6-гран. пластм. гайка с бурт.
> 12 — 5M0945167 — Pегулировочный элемент
> 13 — 1K6998215 — Удлинитель

Читайте также:  Ушить дубленку по плечам


Итак, лапма 8 отвечает за указатель поворота, а лампы 7 отвечают за габарит и стоп-сигнал.
Лампа 7: 12V P21W с цоколевкой E1 2NW — была продана мне за 30 руб.
Лампа 8: 12V H6W с цоколевкой E1 2JM — была продана мне за 190 руб. (взял для запаса)

Понадобится следующий инструмент:
— Торцовый ключ М10 с «трещеткой» (можно и попроще, но так очень удобно)
— Плоская (шлицевая) отвертка (для сохранения пальцев и ногтей при снятии разъема)
— Салфетка бумажная (для протирания ламп от жирных отпечатков пальцев. Это особенно актуально для галогенных ламп — они сильно греются, а отпечатки от пальцев образуют жирную пленку, мешающую отводу тепла. Как результат, в этой области нарушается теплообмен, что снижает срок службы лампы.

Вот так выглядит обшивка багажника в районе заднего правого габаритного фонаря

А это результат бесцеремонного, но аккуратного отгибания войлочной обшивки. За ней открывается вид на разъем фонаря и гайки его крепления к корпусу.

Рассмотрим его поближе. Разъем держится за счет подпружиненной пластиковой защелки. У защелки предусмотренно место для «ухватиться» и для пущего удобства она выделена другим цветом

Берем плоскую отвертку, втсавляем ее в ушко подпружиненной защелки, второй рукой слегка надавливаем на разъем в сторону фары. Затем, действуя отверткой как рычагом, отводим защелку по направлению внутрь багажника. Теперь можно ослабить вторую руку (удерживающую сам разъем на месте) и разъем по действием силы от отвертки легко «сползет» с ответной части на фонаре. Все это можно, конечно, сделать и рукой, отодвинув большим пальцем защелку и стянув разъем с ответной части. Далее необходимо открутить гайки крепления и уже снаружи снять фонарь.

Вот так выглядит посадочное место без правого заднего габаритного фонаря.

То же посадочное место без правого заднего габаритного фонаря, но вид изнутри багажника.

Вот так выглядит снятый фонарь.

Вид сзади на снятый фонарь.

Далее необходимо снять опору для ламп накаливания. Держится она только на трех пластиковых защелках. Боковые зацепы длинные и потому удобно отгибаются руками. А вот торцевой зацеп короткий и потому очень тугой. Если отгибать его руками, то можно приложить слишком много силы (ушко маленькое, ухватиться не за что, руки скользят) и сломать его. Поэтому я сначала освободил боковые зацепы, а затем все той же отверткой уккуратно отогнул торцевое ушко и достал опору для крепления ламп. Если торцевое ушко отогнуть не достаточно, то велик риск сломать пластиковый 2-ух мм. выступ на самой опоре. Отламывается он очень легко. Вставлять опору для ламп лучше в том же порядке, что и при снятии. То есть, сначала защелкнуть боковые ушки, а затем торцевое.

Вот так выглядит задний габаритный фонарь с тыльной стороны со снятой площадкой для крепления ламп.

И сама площадка для крепления ламп. По центру размещается галогенная лампа указателя поворота. По краям — обычные лампы накаливания габарита и стоп-сигнала. Снимаются они поворотом против часовой стрелки на 45 градусов. Сгоревшая лампа была заменена. По готовности площадки для крепления ламп к установке на место каждая лампа была протерта бумажной салфеткой.

После установки площадки для крепления ламп следует проконтролировать состояние прокладки, которой фонарь прижимается к корпусу. Ведь при открывании багажника вода с него и крыши устремляется в ложбинку, которая выходит ровно на габаритный фонарь. У меня прокладка фонаря оказалась в норме. Посадочное место для фонаря было протерто и фара водворена на место.

Читайте также:  Сарафаны блузы туники майки

Электронный мозг машины этими действиями был удовлетворен и на нерабочее состояние фар не ругается.
