Как собрать личинку замка гольф 4



Volkswagen Golf 3d › Logbook › Ремонт личинки замка

Тизер: Были небольшие морозы в середине января, и замки golf’а прихватывались намертво. Ключ вставлял «дедовским» способом, накалив жало ключа огнем zippo. Проворачивался ключ с трудом, видно после таких практик и сломалась личинка замка.



, и примерно десять оборотов.

Одновременно, вставить ключ и пытаться вынуть личинку, должно выйти легко.

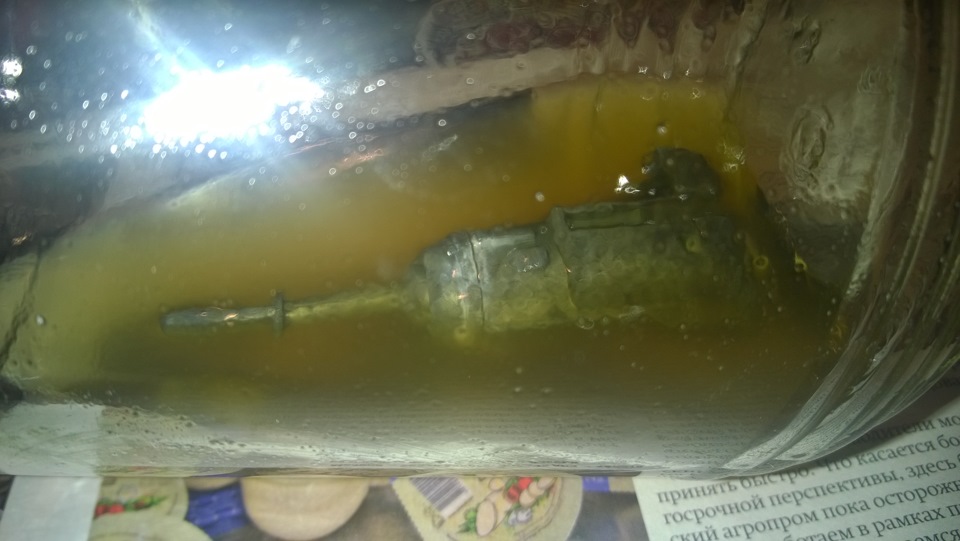

Далее, замочил личинку в WD-40:

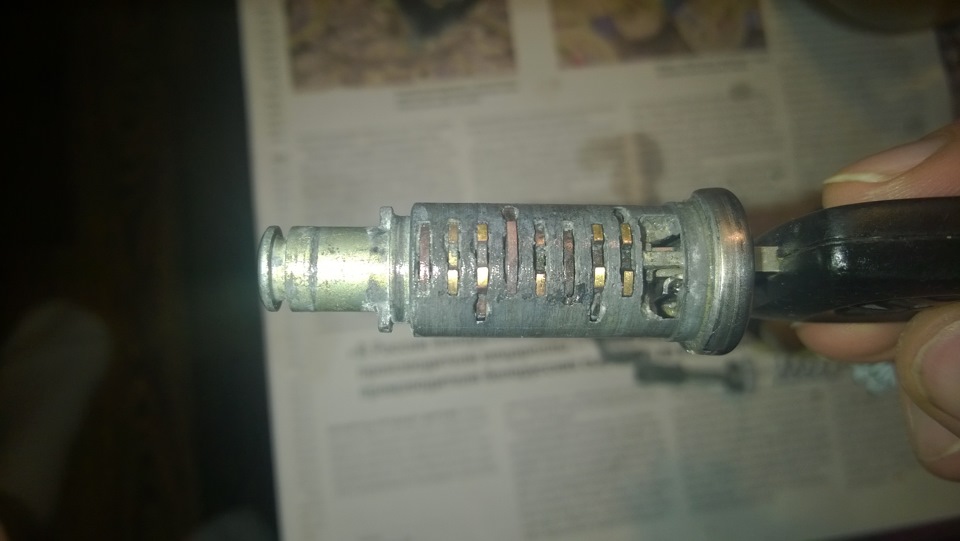

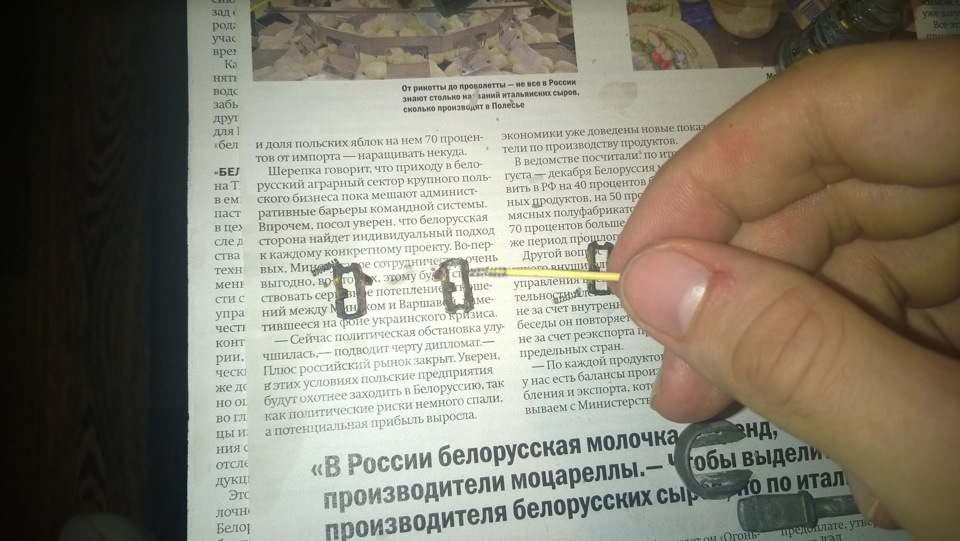

Потом подверг ревизии саму личинку, кстати очень удобно это делать зубочисткой, если не нашлось чего поудобнее:

Предварительно сделав шпаргалку с номерами язычков.

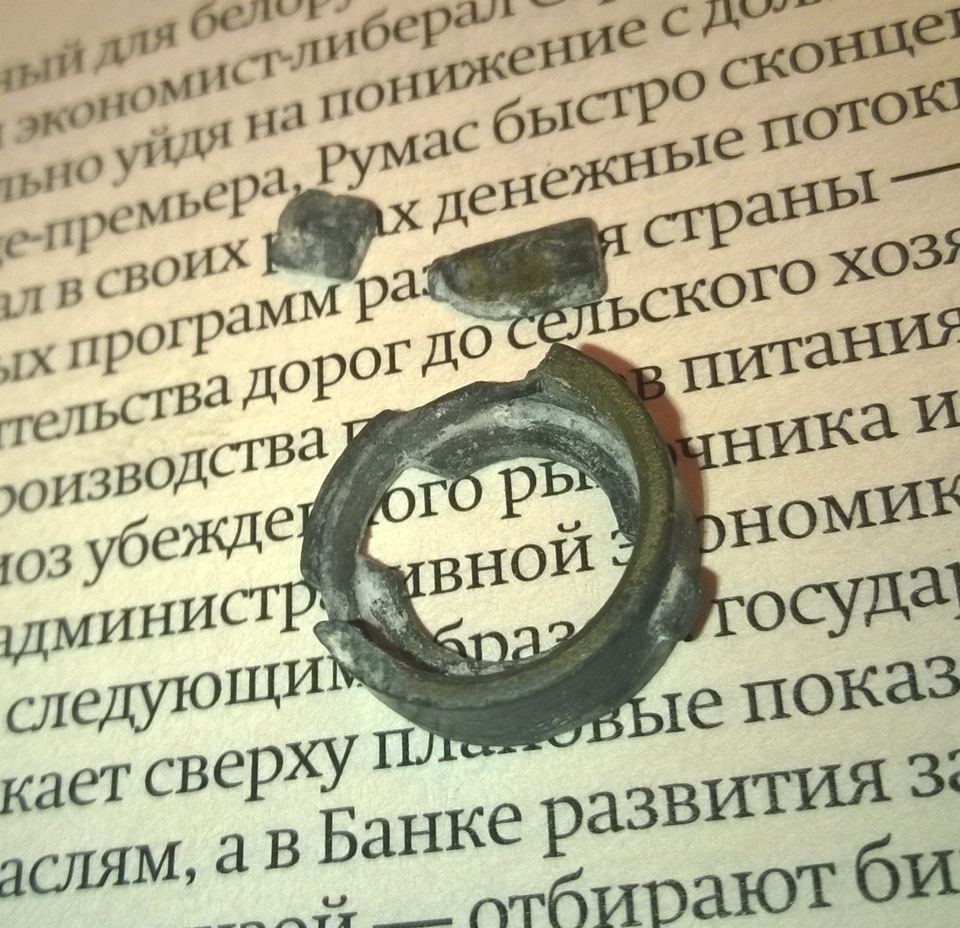

Причина не работы была найдена:

Должно все обойтись ремкомплектом. Заказал, жду.

Номера деталей:
1U0898001 ремкомплект личинки;
G052778A2 Спрей-смазка для личинки замка;

UPD:

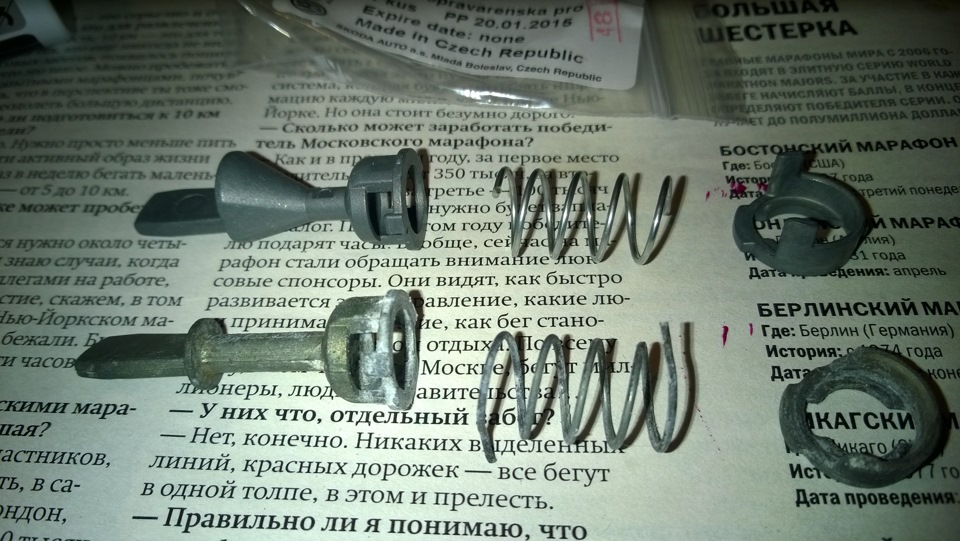

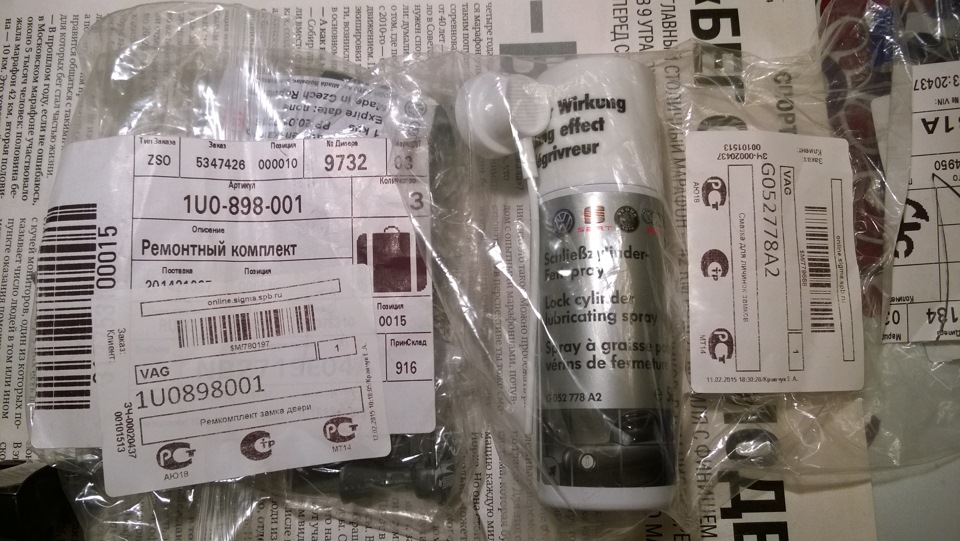

Пришел ремкомплект и смазка:

Видно, что сам шток отличается, но по длине вроде подходит, попробуем.

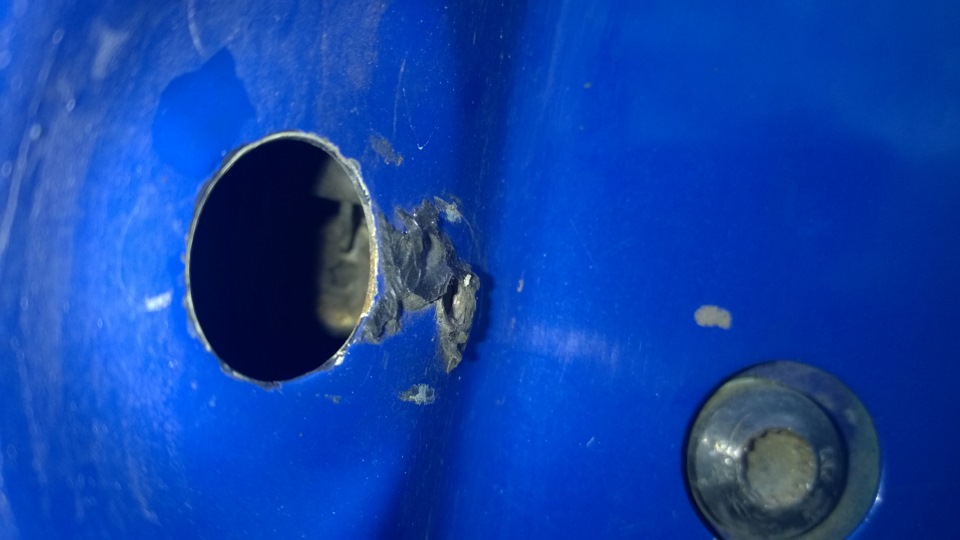

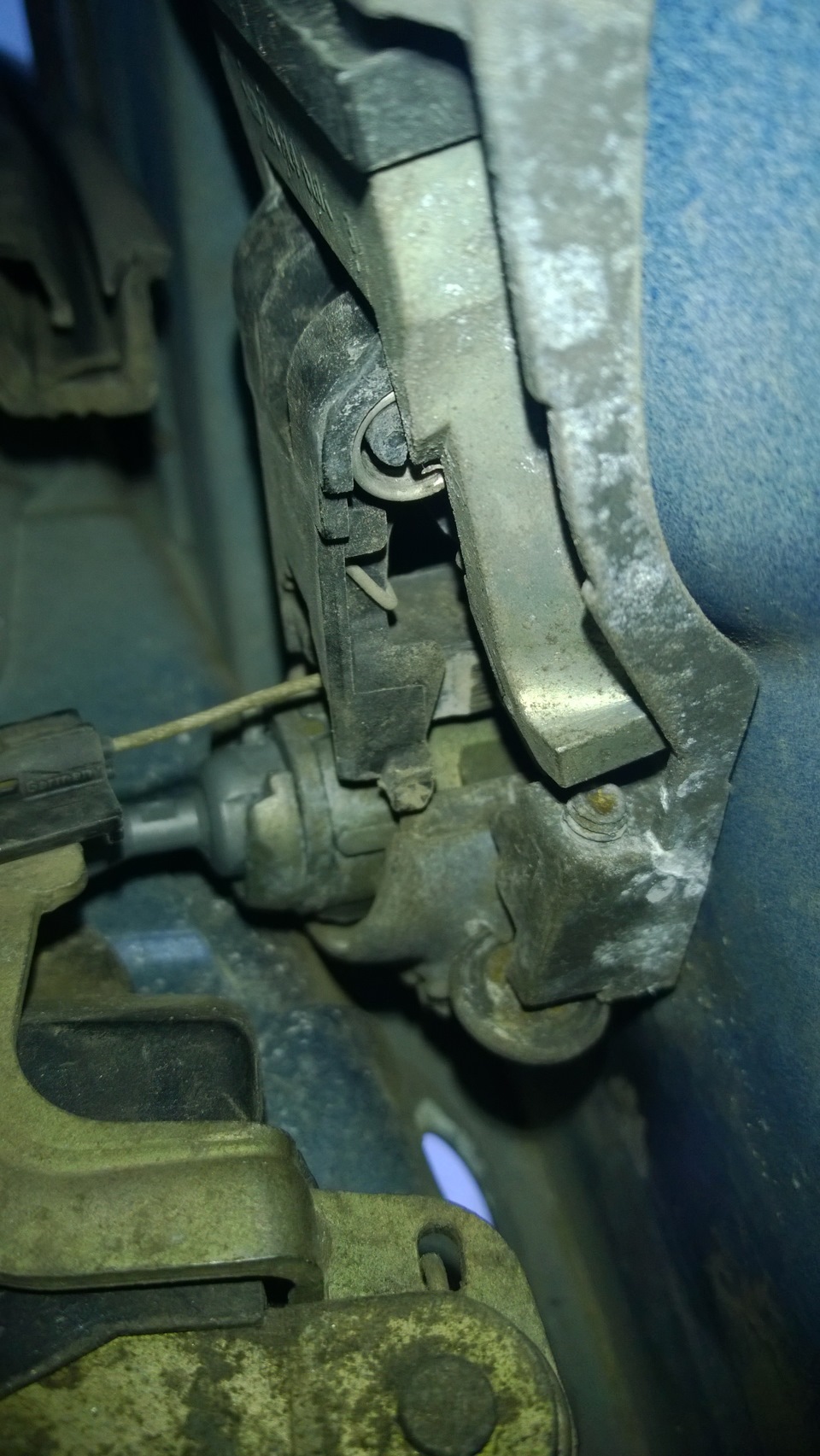

UPD2: Личинка не закреплялась, как я не крутил этот болт на TORX 20. Разобрал дверь: обшивку, вытащил стекло, дверную карту. Оказалось выпало кольцо.

Картинка взята с форума golf4 (есть в списке источников).
Как я его только не крутил и не вертел, старался его туда засунуть ничего не получалось…Дело в том, что нужно сначала вставить кольцо в паз «торцом», а потом прижать его к пластмассовому каркасу, и вращать. Если дверь левая, то вверх до упора (по часовой), только так залезет личинка. Чтобы кольцо можно было вращать, выкрутил болт вовсе. Как только вставил личинку, подогнал кольцо (делать это без должного терпения, и определенной сноровки просто нереально. Мне помогала жена, то свет подаст, то головку TORX нужную, то словцом ласковым. Ей отдельное спасибо, если бы не она — бросил бы это дело.) чтобы можно было болт обратно вкрутить. И затянул тогда наверняка. В принципе все. Все добра.))
P.S: Пока осуществлял свои попытки, мимо проезжали авто, (делал на парковке.) и один парень остановился, спросил нужна ли помощь, мол этих гольфов столько перечинил. Я ему начал объяснять в чем дело, и пока объяснял и показывал, что хочу сделать, раз и получилось. Я ему спасибо, дружище помог все-таки)) Он и говорит: «Главное же это присутствие!». Егором зовут это парня, хороший человек.
Так что, не отказывайте в помощи, зачастую достаточно совсем малого — внимания. И все у человека получится.

Источник

Volkswagen Golf Мой ТТ. › Logbook › Ремонт личинок замков дверей

вчера неожиданно перестала открываться механически, от ключа водительская дверь, с брелока открывалась, а от ключа нет.ключ просто поворачивается без нагрузки, в холостую, в обе стороны.сегодня всё исправил, вот немного фоток и пояснений.

осталось только вставить всё обратно в дверь, это дело двух минут. собственно результат!

Volkswagen Golf 1998, engine Gasoline 1.4 liter., 75 h. p., Front drive, Manual — DIY

Comments 49

Добрый день
А у меня личинка сама выпада когда ключ вытаскивал, в чем проблема и путь её решения подскажи )
Вытаскивается на ура)

всё просто! личинка не зафиксирована, вот и выпадает. сомневаюсь, что её просто не зафиксировали, скорее болт механизма фиксации был выкручен больше чем можно и от этого скоба- фиксатор просто упала в полость двери. нужно отрыть дверь и убрав пластиковую заглушку на уровне личинки с торца двери (первое фото) попробовать закрутить болт с головой ТОРКС и если личинка не зафиксируется, то уже либо искать в двери упавшую деталь, либо если её там нет и механизм повреждён, то заказывать это на разборе\магазине.

Читайте также:  Классические джинсы для детей

а как достал личинку с замка? у меня что то не достается

вставил ключ родной и достал, а на не родной немного помучился с отмычкой. там принцип такой, что для извлечения цилиндра с секретами нужно чтобы они встали вровень с цилиндром и позволили выйти из корпуса сердцевине. иногда проблема в закисании силумина

Подскажите купил гольфа с такой проблемой: направляющая ключа в лечинку она же по сути пыльник(самый внешний кружок с проризьсю) отсутсвует, ключ внутрь замочной скважины ваще тупо не лезет, визуально не понятно во что ему там упираться, это вообще безнадёжный случай или еще можно спасти?

Я правильно понял, что саму личинку (с пластинами) вы тоже разбирали?
Моя личинка так заросла… ужас:
i80.fastpic.ru/big/2016/0…d1ca0b121260cfb52b4fb.jpg

Не могу даже подвинуть ни одну из пластин…

блин, я болт крепления личинки выкрутил до конца. Но вроде ничего никуда не падало(((

ну что мне сказать на это? нужно просто увидеть своими глазами устройство и тогда вы поймёте о чём я

я и сам это понимаю. буду разбирать, смотреть…

Подскажи, пожалуйста, номер рем комплекта личинки или как найти на ибэй.

Источник

Как собрать личинку замка гольф 4

Накрылась личинка замка- варианты решения?

#1 Сообщение PAS » 28 сен 2010, 14:47

Re: Накрылась личинка замка- варианты решения?

#2 Сообщение Bor4 » 28 сен 2010, 16:29

Re: Накрылась личинка замка- варианты решения?

#3 Сообщение PAS » 28 сен 2010, 16:35

Re: Накрылась личинка замка- варианты решения?

#4 Сообщение daemon76 » 28 сен 2010, 17:45

Re: Накрылась личинка замка- варианты решения?

#5 Сообщение PAS » 28 сен 2010, 17:59

Re: Накрылась личинка замка- варианты решения?

#6 Сообщение TANK » 28 сен 2010, 18:06

мне когда-то горе-взломщики расковыряли обе личинки в дверях.
надо отдать должное Гольфовским замкам (или же взломщики попались неопытные), расковыряли все вкрай, но открыь так и не смогли..
тож задумался как быть — думал менять замки с ключем, но не радовала перспектива менять и замок зажигания или носить 2 ключа. для двери и для зажигания..

ИТОГ — на Перова были куплены 2 «болванки» личинки и там же на Перова в мастерской подобраны секретики в эти болванки под МОЙ РОДНОЙ ключ! — все работает, обошлось дешевле всех остальных вариантов — точно не помню, но вроде по 30грн за болванку и 50грн за подбор секретиков (это было года 2-3 назад)

Так что — Перова. Удачи.

Re: Накрылась личинка замка- варианты решения?

#7 Сообщение PAS » 28 сен 2010, 18:08

TANK писал(а): мне когда-то горе-взломщики расковыряли обе личинки в дверях.
надо отдать должное Гольфовским замкам (или же взломщики попались неопытные), расковыряли все вкрай, но открыь так и не смогли..
тож задумался как быть — думал менять замки с ключем, но не радовала перспектива менять и замок зажигания или носить 2 ключа. для двери и для зажигания..

ИТОГ — на Перова были куплены 2 «болванки» личинки и там же на Перова в мастерской подобраны секретики в эти болванки под МОЙ РОДНОЙ ключ! — все работает, обошлось дешевле всех остальных вариантов — точно не помню, но вроде по 30грн за болванку и 50грн за подбор секретиков (это было года 2-3 назад)

Так что — Перова. Удачи.

Re: Накрылась личинка замка- варианты решения?

#8 Сообщение daemon76 » 28 сен 2010, 18:16

Читайте также:  Размеры валенок таблица взрослых гост

тогда может проще на разборке весь комплект узнать?

свой замок зажигания и бардака — на ченж

Re: Накрылась личинка замка- варианты решения?

#9 Сообщение TANK » 28 сен 2010, 21:57

TANK писал(а): мне когда-то горе-взломщики расковыряли обе личинки в дверях.
надо отдать должное Гольфовским замкам (или же взломщики попались неопытные), расковыряли все вкрай, но открыь так и не смогли..
тож задумался как быть — думал менять замки с ключем, но не радовала перспектива менять и замок зажигания или носить 2 ключа. для двери и для зажигания..

ИТОГ — на Перова были куплены 2 «болванки» личинки и там же на Перова в мастерской подобраны секретики в эти болванки под МОЙ РОДНОЙ ключ! — все работает, обошлось дешевле всех остальных вариантов — точно не помню, но вроде по 30грн за болванку и 50грн за подбор секретиков (это было года 2-3 назад)

Так что — Перова. Удачи.

Re: Накрылась личинка замка- варианты решения?

#10 Сообщение d.lus » 03 окт 2010, 04:26

Re: Накрылась личинка замка- варианты решения?

#11 Сообщение PAS » 03 окт 2010, 20:32

Re: Накрылась личинка замка- варианты решения?

#12 Сообщение Bor4 » 03 окт 2010, 23:32

Re: Накрылась личинка замка- варианты решения?

#13 Сообщение PAS » 04 окт 2010, 09:24

Источник

Volkswagen Golf BCB 1.6 16V VampireLo › Logbook › Ревизия замка багажника

Ввиду того, что замок багажника то работал, то нет (ссылка), так же перестал свет загораться в багажнике и попытка вставить ключ в личинку замка была только на половину успешной — пришлось устроить ревизию механизмов замка багажника и разобраться в его устройстве. 🙂
В момент, когда замок багажника еще работал, была сдернута обшивка крышки.

Внешнее изучение конструкции и состояния показало, что конструкция закисла:

Как потом стало понятно, всё произошло из-за воды (и зимней соли), которая спокойно могла попадать внутрь из-за рассыпавшейся уплотнительной прокладки ручки багажника, которую заблаговременно заказал1J6 827 634 и она ждала своего часа.

Стащил разъем с электронной части замка и стала понятна причина почему не работал свет: один пин отломался и остался в разъеме, который позеленел от окисления. Вот он замок 1J6 827 505 CB41, который пошел в следующий заказ.

Далее последовали танцы с бубном, чтобы вынуть стопорную скобу, которая хорошенько закисла:

Изнутри к этой скобе подлезть очень трудно.
Снять её удалось только открутив ручку и с внешней стороны узко-губцами вырвана скоба из посадочного места.
Далее как пишут на форумах, нужно с внешней стороны пару легких ударов для того, чтобы личинка всборе с механизмом вышла из ручки. Десять легких ударов ни к чему не привели — приложился сильнее и выбил:

Заменил прокладку ручки и попробовал разобрать личинку (вставку замка):

Разобрал до такого состояния:

Стянул кольцо, вынул стопор цилиндра личинки и всё…
Далее, если не вставить до конца ключ — ничего не вынуть.
Отмачивание в WD40 в течении суток ни к чему не привело.
В итоге выбил личинку из корпуса вместе с цилиндром (т.е. сломал). Картина была «веселая» — закисли намертво 4-ый и 5-ый штырек личинки, попытка их выбить ничего не дала, попробовал высверлить и заломал сверло, так что теперь замок багажника ключом не открыть. :))))
Продолжение следует…

Читайте также:  Тюбетейка кто их носил

Источник

Как собрать личинку замка гольф 4

booblik » 14 сен 2011, 09:52

гольф 4 личинка замка — извечная беда — ключ либо не открывает дверь, либо даже не вставляется. ибо давно все «заросло» грязью!
это можно починить!

причины:
— шторка замка я не знаю откуда берутся хозяева которые так вставляют ключ, что гнут шторку и она не закрывается потом, оставляя внутренности открытыми, и тем самым вынося им приговор, но есть ведь такие.
— у всех есть сигналка и никто никогда не открывает дверь ключем. а значит ничего там не двигается и разрабатывается. порастает все «мхом».

у меня были убиты 2 из трех личинок (водительская и багажник). на обоих были проблемы со шторками. на водительской она просто отсутствовала (я не знаю что над сделать что она оттуда исчезла), на багажнике была погнута и застопорилась в открытом положении. думаю еще первым хозяином, а значит проездила в открытом виде лет 5. и это на гольфе где зад закидывает грязью за 10 минут.
закисло у меня конкретно там все. ключ входил только на половину. и саму личинку из-за этого, и того что не знал как она разбирается, разломал саму личинку куда набираются вкладыши ключа. но вроде холодной сваркой удалось восстановить. правда минус 2 вкладыша. ну да ладно, их там 8.

чем чистить: уксусная эссенция 70 %. ничего лучше по-моему нет. я замачивал 4 раза. (замачиваем на сутки, разбираем что очистилось, снова замачиваем . и так далее потихоньку)

есть только одна проблема, что в передних, что в заднем замке. чтобы вытянуть личинку, надо вставить ключ, чтобы вкладыши все утопились и дали ей выйти. но .. мы то разбираем замок потому что уж не двигаются вкладыши.
но на заднем замке я просто выбил личинку грубой силой. торчащие вкладыши при этом отогнули тонки стенки корпуса. сами не пострадали, корпус назад загнул. короче как будто с ключом вынул на переднем было хуже, пришлось кое что стачивать, но речь не о нем.

вот фото в разобранном виде полностью личинки. оно же порядок разборки/сборки. все детали как лежат на фото (фоток две, ибо длинная конструкция, их надо просто рядом положить) так и собираются.

для расширения кругозора.
оказывается вкладыши все промаркированы

но это не их порядковый номер в личинке, а код вкладыша так скажем.
1 — самое высокое положение на ключе (это проточка на вашем ключе)
4 — самое низкое.
теперь глянув ключ, я могу сказать его код и в принципе легко сделать дубликат
то есть каждой машине на заводе выделяется код например 4-3-1-1-2-3-2-2, вот такие вкладыши в таком порядке и вкидывает сборщик, а другие люди по этому коду точат ключ . и опа, дверь открывается.
4 варианта в каждой позиции , 8 позиций = 65536 варианта ключей.
я разобрав личинку, свалив вкладыши в кучу когда их мыл и чисти надфилем. минут за 5 разложил их назад в нужном порядке. короче работа эта не только физическая, требующая аккуратности и неспешности. но еще и творческая и интеллектуальная

выводы:
— следить за шторками, если она сломалась — возьмите хотя бы литом и набейте его в личинку сделав пробку для воды и грязи.
— делать профилактику раз в год хотя бы, брызгая внутрь что-то жидкое (моторное масло например при замене) шприцем с иголкой и поработать ключом.
